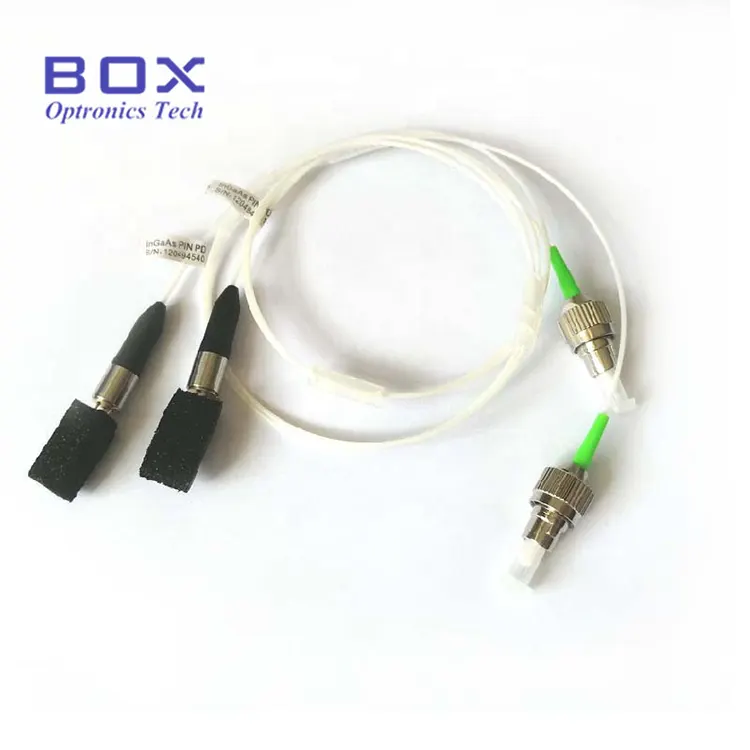

Коаксиальный PIN-фотодиодный детектор InGaAs с косичками

Обзор продукта - Коаксиальный PIN-фотодиодный детектор InGaAs с пигтейлами

Коаксиальный PIN-фотодиодный детектор InGaAs с косичками представляет собой оптический детектор со спектральным диапазоном отклика 1100–1650 нм. Он обеспечивает высокую чувствительность на обычно используемых длинах волн 1310 нм и 1550 нм и предназначен для оптоволоконной связи, кабельного телевидения, датчиков, а также приложений для испытаний и измерений. BPD-70P10B-FA имеет активную область 70 мкм и оптоволоконный кабелем длиной 1 метр с разъемом FC/APC и доступен на складе. Другие конфигурации активной области, корпуса, оптоволокна, разъемов и выводов настраиваются для OEM-интеграции.

Ключевые характеристики - Коаксиальный PIN-фотодиодный детектор InGaAs с косичками

· Широкий диапазон спектрального отклика: от 1100 до 1650 нм.

· Высокая чувствительность, низкий темновой ток и низкая емкость перехода

· Широкая полоса пропускания: 2,5 ГГц

· Быстрое время нарастания/спада: 0,3 нс

· Оптоволоконный выход с косичками и разъемом FC/APC или другим разъемом (также доступен вариант с розеткой)

Типичные области применения - Коаксиальный PIN-фотодиодный детектор InGaAs с пигтейлами

· Аналоговые оптические приемники для кабельного телевидения и оптоволоконной передачи видео

· Широкополосные радиочастотные системы обнаружения по оптоволокну

· Оптические контрольно-измерительные приборы, включая обнаружение сигнала OTDR

· Распределенное оптоволоконное зондирование, например распределенное акустическое зондирование (DAS).

· Мониторинг оптической мощности в EDFA, DWDM и лазерных системах

· Лабораторные исследования фотоники и интеграция OEM-систем

Технические характеристики продукта - Коаксиальный PIN-фотодиодный детектор InGaAs с пигтейлами

Абсолютные максимальные значения (TC = 25°C)

Оптико-электрические характеристики (ТК = 25°С)

Определение корпуса и выводов - Коаксиальный PIN-фотодиод InGaAs с пигтейлами

Информация для заказа - Коаксиальный PIN-фотодиодный детектор InGaAs с пигтейлами

Номенклатура моделей

БЛД - XX X XX X - XX -   ( X   )

Пример: BPD-70P10B-FA (активная зона 70 м, пигтейловый тип, оптоволокно 1,0 м, распиновка типа B, разъем FC/APC)

Примечание. Длина косички и формат фиксированной карты могут быть настроены по индивидуальному заказу. Структура продукта, размер, оптические параметры и требования к технологии процесса могут быть разработаны в соответствии с требованиями заказчика.

Техническое описание    - Коаксиальный PIN-фотодиодный детектор InGaAs с пигтейлами

Техническая спецификация

Часто задаваемые вопросы (FAQ)

Вопрос: В чем разница между коаксиальным фотодиодным детектором с косичками и фотодиодами InGaAs TO-can?

О: Основные различия заключаются в дизайне упаковки и системной интеграции. Коаксиальный детектор с пигтейлом объединяет PIN-фотодиод InGaAs в герметичном коаксиальном корпусе с оптоволоконным пигтейлом, обеспечивая прямое оптоволоконное соединение и высокочастотные характеристики для таких приложений, как приемники кабельного телевидения и оптическое испытательное оборудование. В фотодиодах TO5/TO46 используются металлические корпуса с оптическими окнами и требуется внешняя оптическая связь, что делает их более подходящими для обнаружения в свободном пространстве и измерения оптической мощности.

Вопрос: В чем разница между вариантами упаковки с косичками и розеткой?

О: Версия с косичками имеет постоянно прикрепленное волокно для прямого оптического соединения, а версия с розеткой обеспечивает съемный оптоволоконный интерфейс для удобного подключения и замены. Выбор зависит главным образом от требований к системной интеграции: корпуса с косичками подходят для стационарных OEM-установок, а корпуса с розетками удобны для испытательного и лабораторного оборудования.

Вопрос: Как выбрать активную область PIN-фотодиода InGaAs?

О: Диаметр активной области следует выбирать исходя из размера вашего оптического луча, схемы связи и полосы пропускания обнаружения цели. Меньшие диаметры активной области обеспечивают меньшую емкость перехода и более высокую скорость отклика, тогда как чипы с большей площадью обеспечивают более высокую эффективность оптического сбора и более низкую точность выравнивания. Для оптоволоконных систем варианты среднего размера, такие как 70 мкм, могут обеспечить хороший компромисс между полосой пропускания и широтой выравнивания.

Сопутствующие товары

· PIN-фотодиод InGaAs с активной площадью 1 мм

· 5 мм InGaAs PIN-фотодиод TO5

· Кремниевый фотодиод ТО46

· Волоконный усилитель C-диапазона, легированный эрбием

Примечания по эксплуатации и обращение с ними

· Соблюдайте надлежащие процедуры защиты от электростатического разряда при обращении с фотодиодом, поскольку PIN-фотодиоды InGaAs являются устройствами, чувствительными к электростатическому разряду.

· Не прикасайтесь к торцу волокна или оптическому разъему голыми пальцами.

· Не превышайте абсолютные максимальные значения, указанные в технических характеристиках.

· Избегайте чрезмерного изгиба или механического воздействия на оптоволоконный пигтейл.
