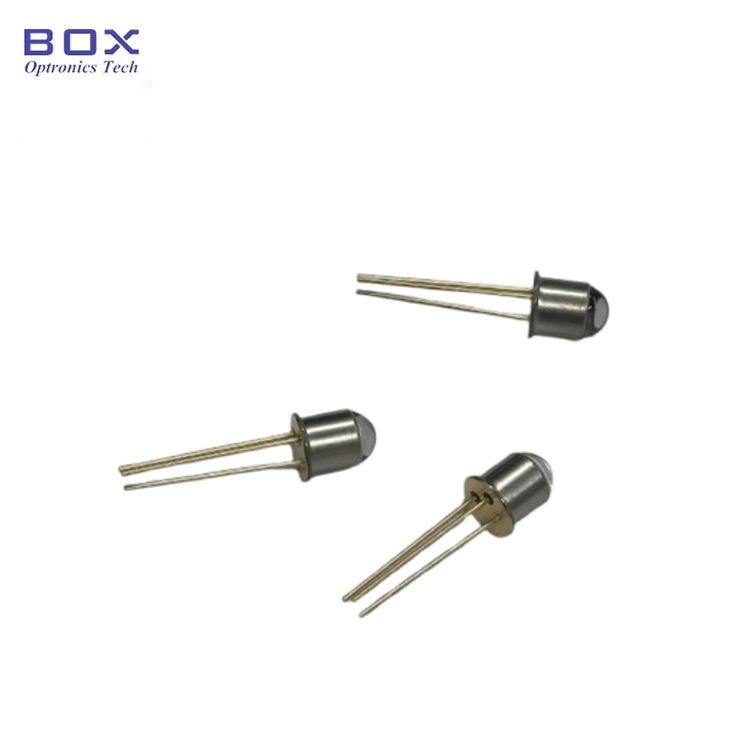

PIN-фотодиод InGaAs с активной площадью 1 мм (модели: BPD-1STO46B-BL и BPD-1STO46B-FW) от Box Optronics представляет собой компактный высокочувствительный PIN-фотодетектор InGaAs, предназначенный для оптического обнаружения в ближнем инфракрасном диапазоне в диапазоне длин волн от 900 до 1650 нм. Благодаря активной области диаметром 1 мм он обеспечивает сбалансированное сочетание способности собирать свет, допусков на соединение и характеристик обнаружения для измерения оптической мощности, оптоволоконных приборов и приложений оптического мониторинга.
Доступны две конфигурации корпуса TO46: BPD-1STO46B-BL с окном сферической линзы для повышения эффективности связи с сфокусированными или оптоволоконными оптическими сигналами и BPD-1STO46B-FW с плоским окном для оптического обнаружения в свободном пространстве и приложений, требующих планарного оптического интерфейса. Обе версии имеют герметичную металлическую упаковку ТО46, обеспечивающую надежную длительную эксплуатацию.
· Диаметр активной области 1 мм
· Широкий диапазон спектрального отклика: 900-1650 нм
· Высокая чувствительность: типичный ток 0,9 А/Вт при длине волны 1 310 нм, 0,95 А/Вт при длине волны 1 550 нм.
· Низкий темновой ток и низкая емкость перехода
· Компактный герметичный металлический корпус ТО46
· Два варианта окон: шариковая линза (BL) для повышения эффективности соединения, плоское окно (FW) для обнаружения свободного пространства.
· Измерители оптической мощности и системы мониторинга оптической мощности
· Волоконно-оптическое испытательное и измерительное оборудование
· EDFA и мониторинг мощности оптического усилителя
· БИК-спектроскопия и оптические сенсорные системы
· Приложения для оптического обнаружения в свободном пространстве
· Определение характеристик и калибровка оптических компонентов
· Приборы для фотоники и интеграция OEM
|
Параметр |
Символ |
Рейтинг |
Единица |
|
Обратное напряжение |
ВРмакс |
20 |
V |
|
Температура рабочего корпуса |
ВЕРШИНА |
-40 ~ +85 |
°С |
|
Температура хранения |
ТСТ |
-55 ~ +120 |
°С |
|
Параметр |
Символ |
Условия испытания |
Мин. |
Тип. |
Макс. |
Единица |
|
Диаметр активной области |
φ |
- |
- |
1 |
- |
мм |
|
Спектральный диапазон отклика |
λ |
- |
900 |
- |
1650 |
нм |
|
Чувствительность на длине волны 1310 нм |
R |
- |
0.85 |
0.9 |
- |
А/В |
|
Чувствительность на длине волны 1550 нм |
R |
- |
- |
0.95 |
- |
А/В |
|
Рабочее напряжение |
V |
ВР = -5В |
- |
- |
-5 |
V |
|
Темный ток |
Идентификатор |
ВР = -5В |
- |
1.5 |
5.0 |
нет данных |
|
Емкость перехода |
C |
ВР = -5 В, f = 1 МГц |
- |
50 |
80 |
пф |
|
Полоса пропускания 3 дБ |
чб |
ВР = 0 В, RL = 50 Ом |
- |
40 |
- |
МГц |
Тип упаковки: Герметичный металлический пакет TO46

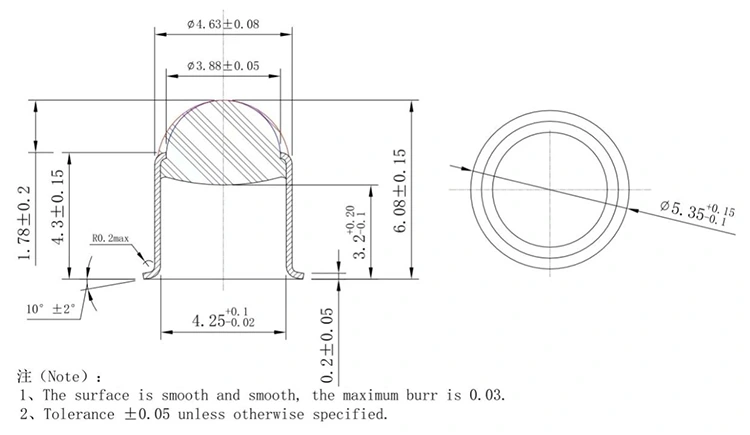

Шаровая линза:
Плоское окно:
БЛД - от X X до XX - X - X
Пример: BPD-1STO46B-FW
|
Поле |
Код |
Описание |
|
Серия продуктов |
БЛД |
Серия коробочных фотодиодов |
|
Размер активной области |
1С |
1S = диаметр 1 мм (1S=1 мм, 2S=2 мм, 3S=3 мм, 5S=5 мм) |
|
Тип упаковки |
ТО46 |
ТО46 герметичный металлический пакет |
|
Подтип |
B |
Штифт типа B |
|
Тип окна |
БЛ / ФВ |
BL = Шаровая линза; FW = плоское окно |
О: BPD-1STO46B-BL имеет окно с шариковой линзой, которое повышает эффективность оптической связи за счет фокусировки падающего света на активной области толщиной 1 мм. Он подходит для оптических сигналов, связанных по оптоволокну, сфокусированных лучей и приложений, требующих более высокой точности связи, таких как измерение оптической мощности и оборудование для тестирования оптоволокна.
BPD-1STO46B-FW имеет плоское оптическое окно без фокусирующей оптики, обеспечивая прямой оптический интерфейс для оптического обнаружения и измерения в свободном пространстве, где важно сохранить исходный профиль луча.
В обеих версиях используется один и тот же PIN-фотодиод InGaAs и герметичный корпус TO46, а конфигурацию оптического окна можно выбрать в соответствии с методом связи и требованиями применения.
A: Этот PIN-фотодиод InGaAs обеспечивает широкий спектральный диапазон ближнего инфракрасного диапазона от 900 нм до 1650 нм, охватывая обычно используемые оптические длины волн, включая диапазоны связи 1310 нм и 1550 нм. Чувствительность указана при 1310 нм (типичное значение 0,9 А/Вт) и 1550 нм (типичное значение 0,95 А/Вт). Он подходит для измерения оптической мощности, лазерного мониторинга, оптического зондирования и приборостроения, требующего надежного обнаружения в ближнем ИК-диапазоне.
О: Минимальный заказ для PIN-фотодиода InGaAs TO46 диаметром 1 мм составляет 1 шт. Мы поддерживаем гибкие объемы заказов: от единичных единиц для НИОКР и прототипирования до более крупных объемов для производства приборов и OEM-программ.
А: Да. Box Optronics также предлагает оптоволоконные фотодиодные модули InGaAs с вариантами разъемов для прямого оптоволоконного подключения. Эти модули объединяют фотодиод InGaAs с оптоволоконной связью в компактном корпусе, подходящем для OEM-интеграции в оптические приборы и оптоволоконные системы.
· Коаксиальный PIN-фотодиодный детектор InGaAs с косичками
· PIN-фотодиод InGaAs 2 мм TO5 (модель BPD-2STO5B-FW)
· PIN-фотодиод InGaAs 3 мм TO5 (модель BPD-3STO5B-FW)
· 5 мм InGaAs PIN-фотодиод TO5 (модель BPD-5STO5B-FW)
