PIN-фотодиод InGaAs 1 мм TO46

Обзор продукта-1 мм InGaAs PIN-фотодиод TO46

PIN-фотодиод InGaAs диаметром 1 мм (модель BPD-1STO46B-FW) от Box Optronics — это высокопроизводительный фотодетектор InGaAs, разработанный для приложений ближнего инфракрасного диапазона (NIR). Имея структуру PIN-диода, он преобразует падающую оптическую энергию в диапазоне длин волн 900–1650 нм в пропорциональный фототок с высокой линейностью и чувствительностью. Имеет активную область диаметром 1 мм. Упакованный в герметичный металлический корпус ТО46 с плоским оптическим окном, фотодиод механически прочен и обеспечивает стабильную работу в сложных промышленных и лабораторных условиях. Эти характеристики делают его отличным выбором для мониторинга оптической мощности, тестовых измерений оптоволокна, лазерного обнаружения и БИК-спектроскопии.

Основные характеристики: PIN-фотодиод InGaAs 1 мм TO46

• Диаметр активной области: 1 мм для эффективного сбора света.

• Широкий диапазон спектрального отклика: от 900 до 1650 нм.

• Высокая чувствительность: типично 0,9 А/Вт при длине волны 1310 нм, 0,95 А/Вт при длине волны 1 550 нм.

• Сверхнизкий темновой ток, низкая емкость перехода

• Высокая надежность и долгосрочная стабильность

• Герметичный плоский металлический корпус ТО46.

• Стандартная конфигурация TO-CAN для простоты монтажа.

Типичные применения - PIN-фотодиод InGaAs 1 мм TO46

• Измерители оптической мощности и модули мониторинга оптической мощности.

• Оптоволоконное испытательное и измерительное оборудование.

• Обнаружение оптического сигнала и мониторинг мощности в телекоммуникационных системах.

• Спектроскопия и аналитические приборы ближнего инфракрасного диапазона (NIR).

• Системы мониторинга и управления мощностью лазера

• Калибровка и определение характеристик оптического аттенюатора

• Исследования и разработки в лабораториях фотоники.

• Интеграция оптических модулей и разработка фотонной подсистемы

Технические характеристики-1 мм InGaAs PIN-фотодиод TO46

Абсолютные максимальные значения (TC = 25°C)

Электрооптические характеристики (TC = 25°C)

Подробная информация о продукте-1 мм InGaAs PIN-фотодиод TO46

Что такое PIN-фотодиод InGaAs?

PIN-фотодиод InGaAs представляет собой высокочувствительный полупроводниковый детектор, предназначенный для оптического обнаружения в ближнем инфракрасном диапазоне (NIR). Основанный на полупроводниковой структуре P-I-N, он преобразует падающие фотоны в фототок с превосходной линейностью и стабильностью.

Фотодиоды InGaAs, работающие в диапазоне от 900 до 1700 нм, обеспечивают высокую чувствительность в диапазонах оптической связи и в SWIR-диапазоне, что делает их пригодными для тестирования оптоволокна, мониторинга оптической мощности, спектроскопии и датчиков.

Активная область толщиной 1 мм обеспечивает улучшенную способность сбора света и улучшенную устойчивость к сопряжению, обеспечивая превосходный баланс между чувствительностью, гибкостью выравнивания и скоростью обнаружения.

Основные характеристики: PIN-фотодиод InGaAs 1 мм TO46

• Высокая чувствительность и квантовая эффективность

• Сверхнизкий темновой ток

• Низкая емкость и быстрый отклик

• Широкий спектральный охват

• Герметичный пакет ТО46

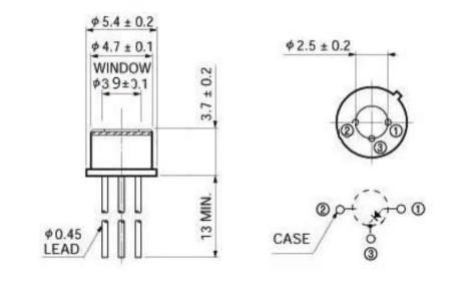

Размеры корпуса и расположение контактов - PIN-фотодиод InGaAs 1 мм TO46

Тип упаковки: Герметичная металлическая банка TO46, плоское окно (TO-CAN 3-контактный)

Диаметр банки: φ5,4 ± 0,2 мм (внешний), φ4,7 ± 0,1 мм (внутренний)

Диаметр окна: φ3,9 ± 0,1 мм

Конфигурация контактов (вид снизу): Контакт 1 = анод (сторона P), контакт 2 = корпус (земля), контакт 3 = катод (сторона N)

Информация для заказа

Номенклатура моделей

БЛД - от X X до XX - X - X

Пример: BPD-1STO46B-FW

Техническое описание-1 мм InGaAs PIN-фотодиод TO46

Техническая спецификация

Время выполнения

• Стандартные единицы (модели на складе): 3–5 рабочих дней.

• Стандартное производство: 10–15 рабочих дней.

• Объемные заказы: свяжитесь с нами для получения графика производства.

• Международная доставка: ~5 рабочих дней (DHL/UPS/FedEx Express).

• Ускоренное обслуживание: доступно по запросу.

Замечания по эксплуатации и обращению с PIN-фотодиодом InGaAs 1 мм TO46

• Фотодиоды являются устройствами, чувствительными к электростатическому разряду (ESD), поэтому всегда используйте соответствующую защиту от электростатического разряда.

• Не прикасайтесь к проводам непосредственно голыми пальцами, чтобы предотвратить загрязнение и повреждение от электростатического разряда.

• Храните неиспользуемые устройства в ESD-безопасной упаковке или проводящих лотках, чтобы предотвратить повреждение электростатическими разрядами.
