Волоконный лазер 1550 нм, 1 Вт

Оглавление

1. Представление волоконно-связанного лазера мощностью 1 Вт с длиной волны 1550 нм.

2. Технические характеристики продукта

3. Особенности

4. Приложения

5. Подробная информация о продукте

6. Информация для заказа

7. Технический паспорт и тестовый лист.

8. Условия предложения и оплаты

9. Руководство по эксплуатации

10. Примечания по эксплуатации и техническому обслуживанию.

11. Гарантия качества и послепродажное обслуживание.

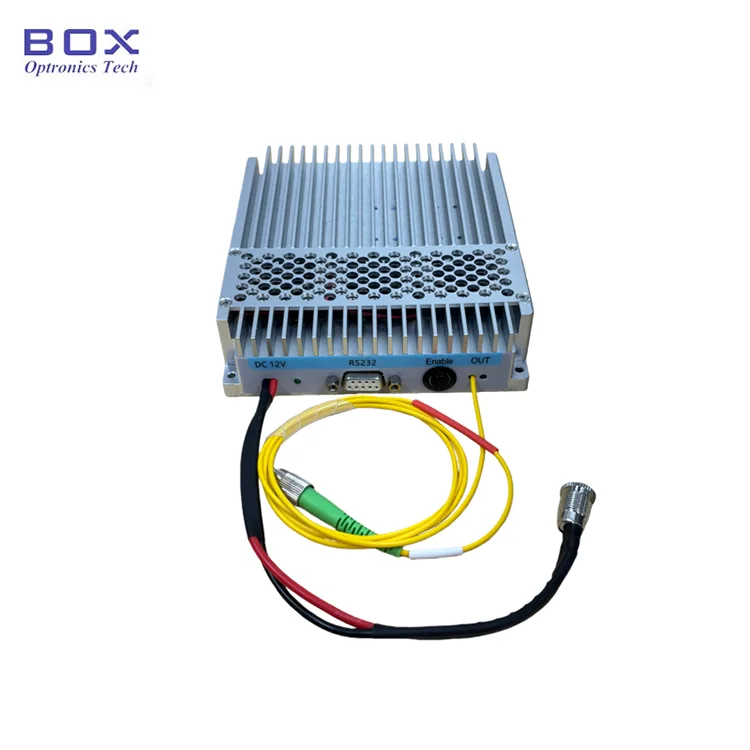

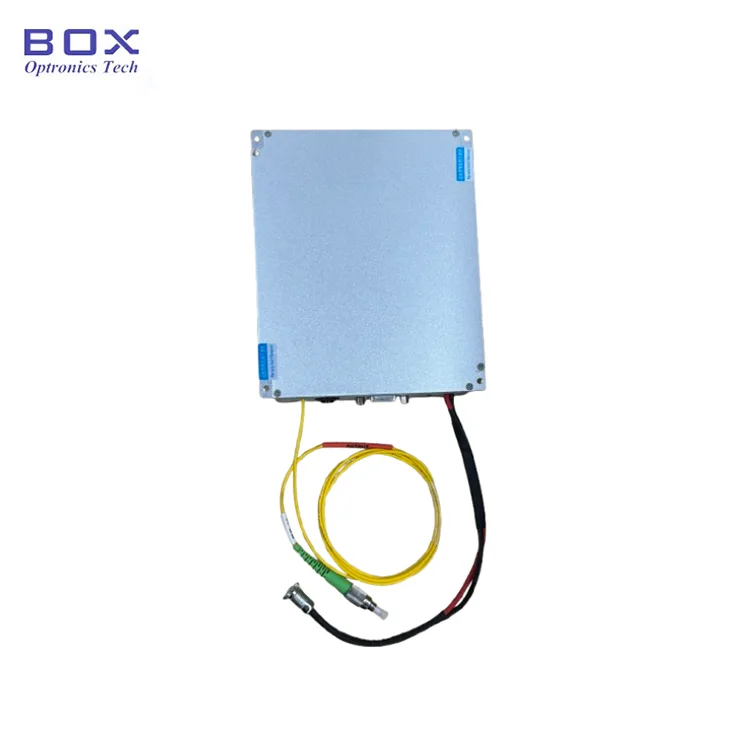

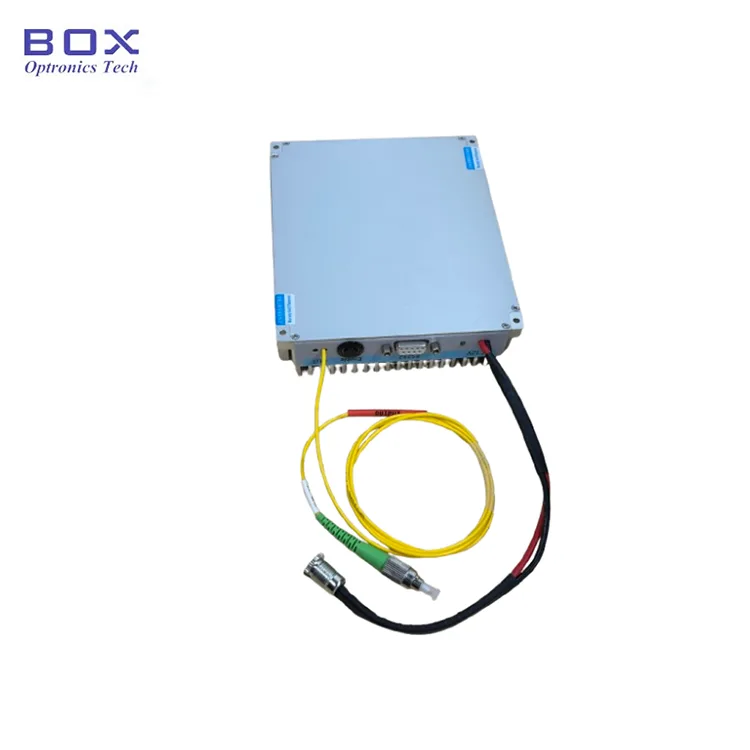

Введение продукта: оптоволоконный лазер мощностью 1550 нм и мощностью 1 Вт

В волоконно-связанном лазере мощностью 1550 нм и мощностью 1 Вт используется затравочный лазер DFB в сочетании с оптическим модулем с высоким коэффициентом усиления для достижения одноволнового мощного лазерного излучения. Он отличается высокой точностью длины волны и высоким коэффициентом подавления боковой моды. Варианты включают одномодовое волокно или волокно с сохранением поляризации; Устройство обеспечивает высокую выходную мощность с регулируемым током, мгновенное излучение света при включении питания и удобное управление, что делает его идеальным для лабораторного использования исследователями.

Технические характеристики продукта-1550 нм, 1 Вт, оптоволоконный лазер

Характеристики продукта-1550 нм, 1 Вт, оптоволоконный лазер

● Архитектура начального уровня DFB + каскад усиления высокой мощности, балансирующая ширину линии и мощность;

● Исключительная стабильность мощности для длительной непрерывной работы;

● Варианты оптоволокна SM и PM для гибкой системной интеграции;

● Пакеты настольных компьютеров и модулей для интеграции лабораторий и OEM;

● Плавная регулировка мощности 10–100 %.

Применение продукта-1550 нм, 1 Вт, оптоволоконный лазер

● Тестирование и исследование когерентной оптической связи;

● Нелинейная оптика и генерация суперконтинуума;

● источник света передатчика LiDAR;

● Накачка оптоволоконных усилителей и определение характеристик усиления.

Подробная информация о продукте-1550 нм, 1 Вт, оптоволоконный лазер

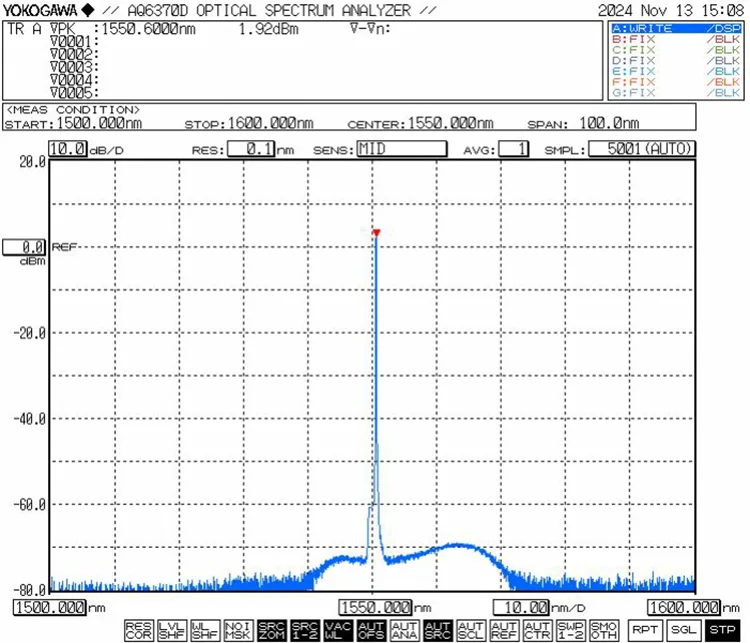

● Типичная характеристическая кривая: λ= 1550 нм, ширина линии ≤3 МГц, Pavg= 20 Вт.

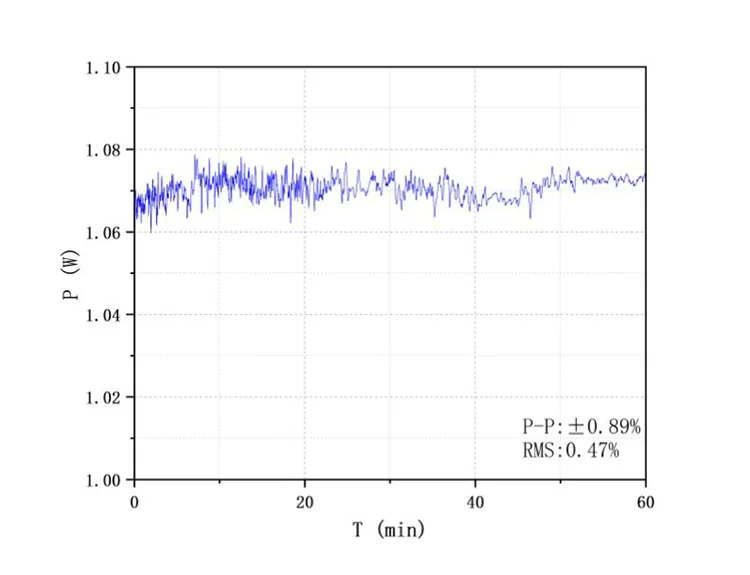

● Мощность лазера и стабильность мощности (тест стабильности мощности при 1 Вт).

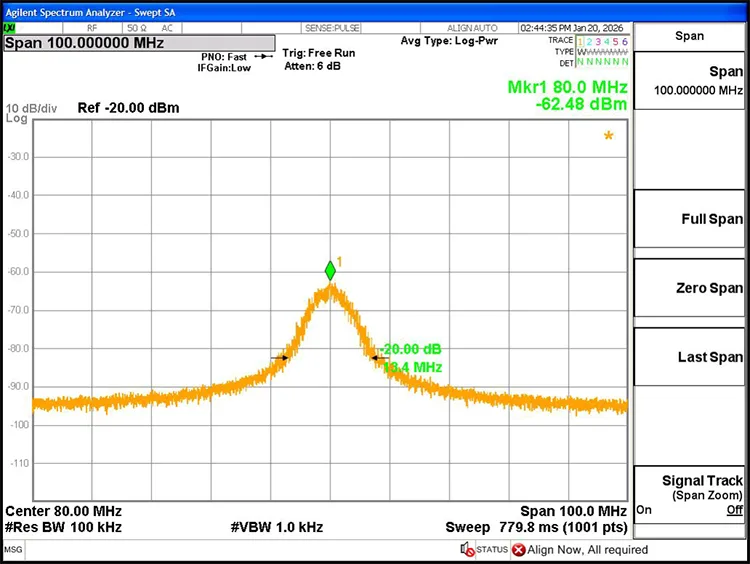

● Ширина линии лазера при 3 дБ: 0,67 МГц.

Информация для заказа: оптоволоконный лазер 1550 нм, 1 Вт

например: HFL-1550-30-PM-M31

(Информация для заказа: оптоволоконный лазер 1550 нм, 1 Вт, выходная мощность 1 Вт (30 дБм), волокно PM1550, комплект модулей).

Техническое описание и таблица испытаний лазера с оптоволокном, 1550 нм, 1 Вт

Техническая спецификация

Тестовый лист

Условия предложения и оплаты-1550 нм, 1 Вт, оптоволоконный лазер

● Условия предложения

(1) EXW

(2) ДАП

(3) Другое

● Условия оплаты

PayPal и T/T доступны.

Этапы эксплуатации: оптоволоконный лазер мощностью 1550 нм, 1 Вт

Шаг 1. Распаковка: Перед сборкой проверьте комплектность всех аксессуаров.

● Стандартные аксессуары

Шаг 2. Источник питания: порт питания использует стандартный интерфейс DC5,5×2,1 мм. Используйте только оригинальный адаптер питания (5 В постоянного тока или 12 В постоянного тока). Неподходящие адаптеры питания могут повредить источник света. Кабель питания с U-образным разъемом для подключения к источнику питания коммутатора предоставляется по запросу во время покупки.

Шаг3. Подключение выходного волокна. Снимите пылезащитный колпачок с оптоволоконного разъема, осмотрите торцевую поверхность на наличие загрязнений или повреждений и убедитесь в чистоте перед подключением к другим оптоволоконным устройствам или испытательному оборудованию. Для моделей высокой мощности рекомендуется сварка плавлением.

Установка4. Подключение к главному компьютеру. Используйте прилагаемый кабель последовательной передачи данных USB-RS232, чтобы подключить модуль к компьютеру. Установите специальный последовательный драйвер (предоставленный Box Optronics), чтобы обеспечить связь. Без драйвера хост-программа не сможет подключиться к модулю.

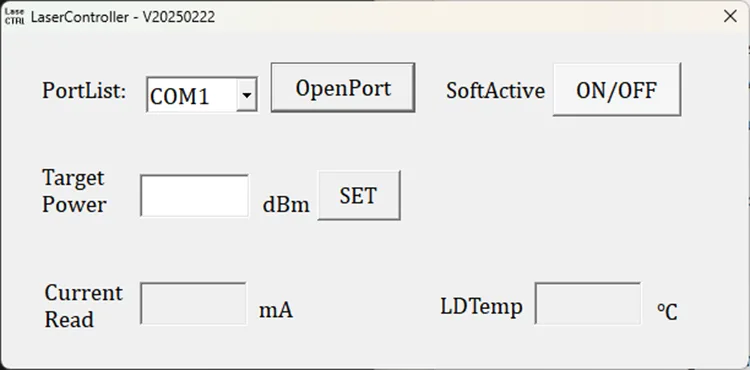

Шаг5. Программное обеспечение управления: главное программное обеспечение позволяет регулировать выходную мощность и контролировать выходную мощность лазера с помощью кнопки «SoftActive» (см. схему интерфейса ниже). Программное обеспечение отображает установленный ток насоса, выходную мощность и состояние мониторинга температуры.

Шаг6. После использования нажмите кнопку закрытия, выключите источник питания и отсоедините оптоволоконное соединение.

Замечания по эксплуатации и техническому обслуживанию — оптоволоконный лазер 1550 нм, 1 Вт

● Избегайте частого подключения/отключения оптоволоконных разъемов, чтобы предотвратить скопление пыли и повреждение торцевой поверхности.

● Перед подключением очистите оптоволоконные разъемы безворсовой салфеткой и проверьте их с помощью детектора торцов волокна. Всегда подключайте/отключайте оптоволокно без питания, чтобы избежать возгорания торцевых поверхностей. Закройте неиспользуемые разъемы пылезащитными колпачками.

● Примите меры предосторожности против влаги, пыли и коррозии; хранить в сухом месте.

● При длительном использовании поместите его на радиатор.

Гарантия качества и послепродажное обслуживание — оптоволоконный лазер 1550 нм, 1 Вт

● Гарантийный срок:

Бесплатный ремонт или замена дефектов, не связанных с деятельностью человека, в течение 1 года с момента покупки. Платное техническое обслуживание доступно через 1 год.

● Исключения из бесплатной гарантии:

В течение бесплатного гарантийного периода будут предоставляться бесплатные услуги по ремонту или замене в случае неисправностей, вызванных проблемами качества продукции. Однако Box Optronics оставляет за собой право отказать в бесплатном ремонте в следующих случаях в течение гарантийного срока:

(1) Повреждения, вызванные природными факторами (например, молнией, пылью) или воздействием окружающей среды.

(2) Неисправности, возникшие из-за неправильной эксплуатации пользователем.

(3) Очевидный физический ущерб, вызванный человеческой ошибкой.

(4) Несанкционированная разборка, модификация или ремонт.

(5) Измененные или неполные гарантийные этикетки на корпусе.

(6) Повреждение или утрата во время транспортировки.
