Широкополосный источник света SLD 1310 нм

Оглавление

1. Введение широкополосного источника света SLD 1310 нм.

2. Технические характеристики продукта

3. Характеристики продукта

4. Типичные применения

5. Подробная информация о продукте

6. Информация для заказа

7. Технический паспорт и тестовый лист.

8. Условия предложения и оплаты

9. Руководство по эксплуатации

10. Примечания по эксплуатации и техническому обслуживанию.

11. Гарантия качества и послепродажное обслуживание.

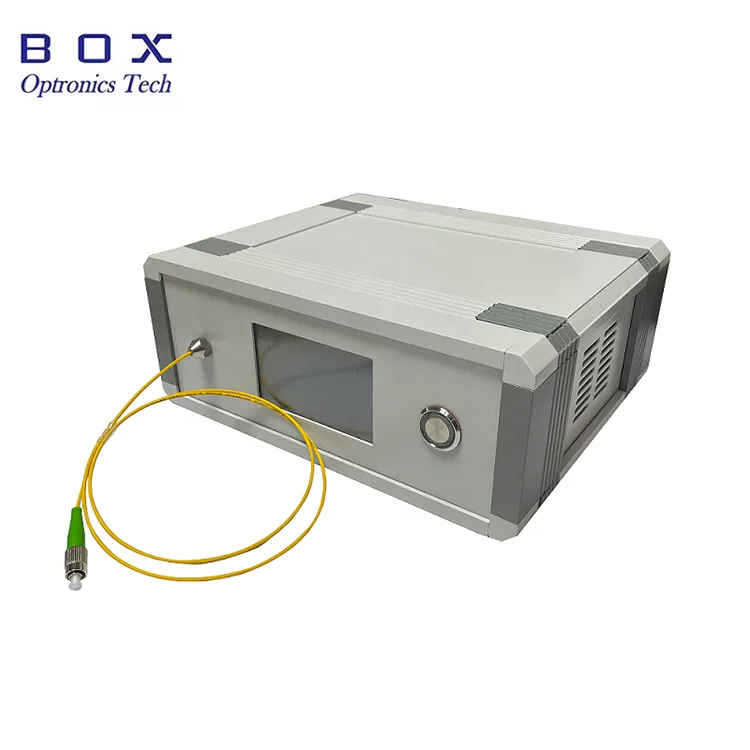

Введение продукта: Широкополосный источник света SLD 1310 нм

Широкополосный источник света SLD с длиной волны 1310 нм обеспечивает стабильное широкополосное излучение с низкой когерентностью со спектральной шириной обычно> 30 нм и доступной выходной мощностью 1/3/10/15 мВт. Его соединение SMF-28e или PM Fiber, низкая спектральная пульсация и компактный корпус делают его идеальным для оптоволоконных датчиков, изображений ОКТ и прецизионных оптических измерений. Этот широкополосный источник света SLD оптимизирован для оптической связи, биомедицинской визуализации и тестирования оптоволоконных устройств.

Технические характеристики продукта — Широкополосный источник света SLD 1310 нм

Характеристики продукта: Широкополосный источник света SLD 1310 нм

● 1/3/10/15 мВт Доступны несколько уровней мощности для удовлетворения различных потребностей;

● Широкий спектр;

● Низкая спектральная пульсация;

● Индивидуальная упаковка и размер.

Применение продукта — Широкополосный источник света SLD 1310 нм

● Оптоволоконное зондирование;

● Медицинская визуализация;

● Прецизионное измерение;

● Тестирование оптоволоконных устройств.

Подробная информация о продукте - Широкополосный источник света SLD 1310 нм

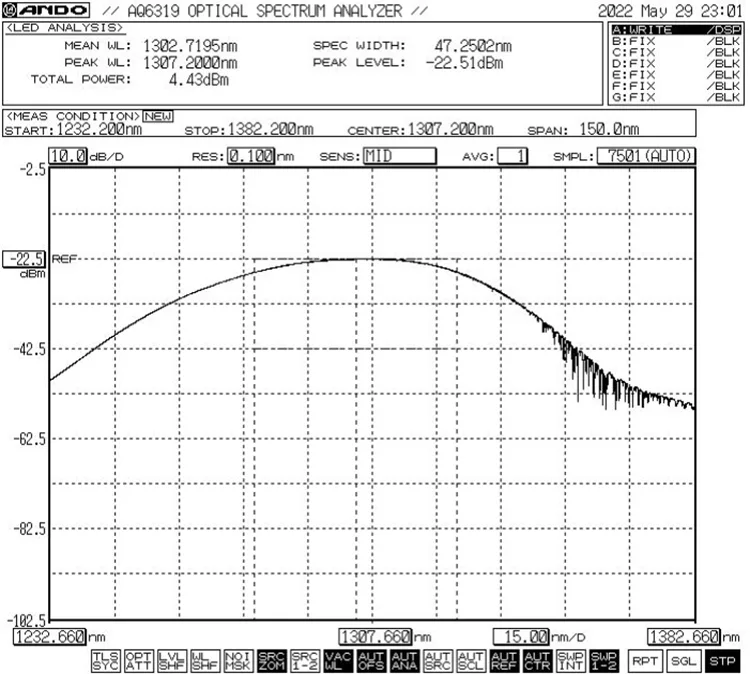

● Спектральный эталон: полоса пропускания -3 дБ, мин. 30 нм.

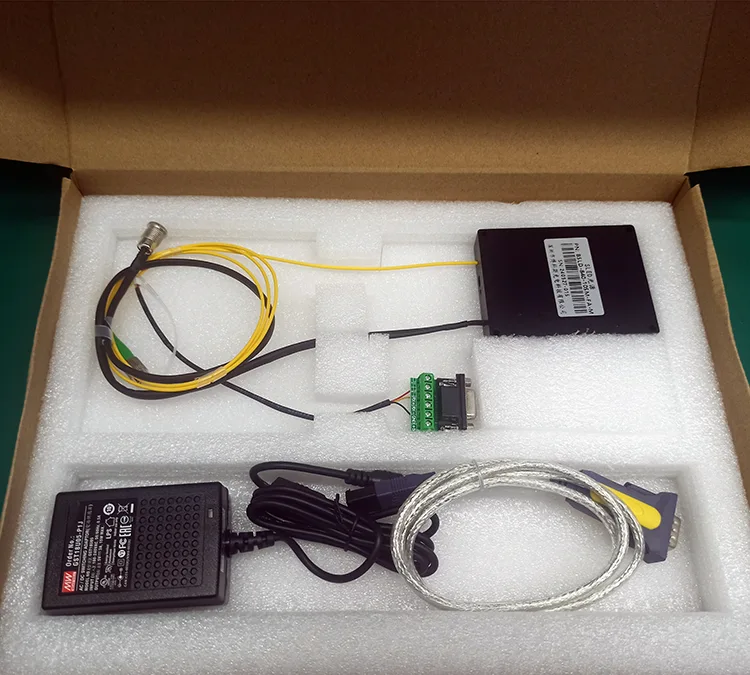

● Стандартные аксессуары

Информация для заказа — Широкополосный источник света SLD 1310 нм

например: BSLD-1310-10SM-FA-M

(Информация для заказа: Широкополосный источник света SLD 1310 нм, выходная мощность 10 мВт, оптоволокно SM, с разъемом FC/APC, комплект модулей).

Техническое описание и таблица испытаний широкополосного источника света SLD 1310 нм

Техническая спецификация

Тестовый лист

Условия предложения и оплаты - Широкополосный источник света SLD 1310 нм

● Условия предложения

(1) EXW

(2) ДАП

(3) Другое

● Условия оплаты

PayPal и T/T доступны.

Этапы эксплуатации: широкополосный источник света SLD 1310 нм

Шаг 1. Распаковка: Перед сборкой проверьте комплектность всех аксессуаров.

Шаг 2. Источник питания: подключен к импульсному источнику питания постоянного тока или регулируемому источнику питания, соответствующему требованиям к источнику питания. Используйте только оригинальный адаптер питания (5 В постоянного тока или 12 В постоянного тока). Неподходящие адаптеры питания могут повредить источник света. (Адаптер питания поставляется в соответствии с местными стандартами напряжения.)

Шаг3. Подключение выходного волокна: откройте пылезащитную крышку на оптоволоконном разъеме или фланце, проверьте торцевую поверхность волокна и подсоедините волокно или соедините волокно с проверяемым устройством или измерителем мощности, убедившись в отсутствии загрязнений и повреждений.

Установка4. Подключитесь к главному компьютеру: используйте зеленый портовый кабель и кабель для передачи данных USB-RS485 DB9 для подключения широкополосного источника света SLD 1310 нм и компьютера; компьютер должен сначала установить специальный драйвер последовательного порта для идентификации кабеля передачи данных последовательного порта USB-RS485, в противном случае программное обеспечение главного компьютера и модуль источника света не могут быть правильно подключены и обмениваться данными. Пожалуйста, обратитесь в компанию Box Optronics за драйвером.

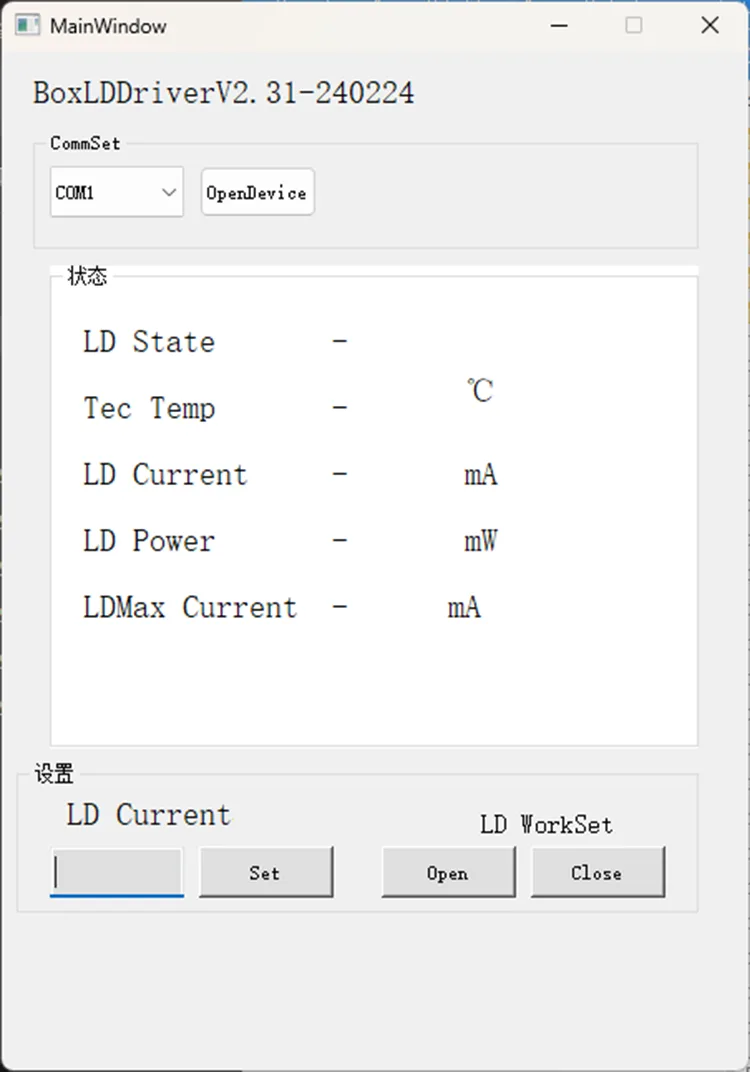

Шаг5. Программное обеспечение управления: Box Optronics предоставляет последовательные команды или программное обеспечение для ПК для управления током LD широкополосного источника света SLD 1310 нм. Выберите правильный порт, установите ток, затем нажмите кнопку открытия. (Чтобы предотвратить повреждение, медленно увеличивайте ток привода при первом запуске. Не подавайте сразу полный ток.)

Шаг6. После использования нажмите кнопку закрытия, выключите источник питания и отсоедините оптоволоконное соединение.

Замечания по эксплуатации и техническому обслуживанию — широкополосный источник света SLD 1310 нм

● Перед подключением очистите оптоволоконные разъемы безворсовой салфеткой и проверьте их с помощью детектора торцов волокна. Всегда подключайте/отключайте оптоволокно без питания, чтобы избежать обгорания торцов. Оптоволоконные разъемы должны быть закрыты пылезащитными колпачками.

● Избегайте частого подключения/отключения оптоволоконных разъемов во избежание скопления пыли и повреждения торцевой поверхности.

● Примите меры предосторожности против влаги, пыли и коррозии; хранить в сухом месте.

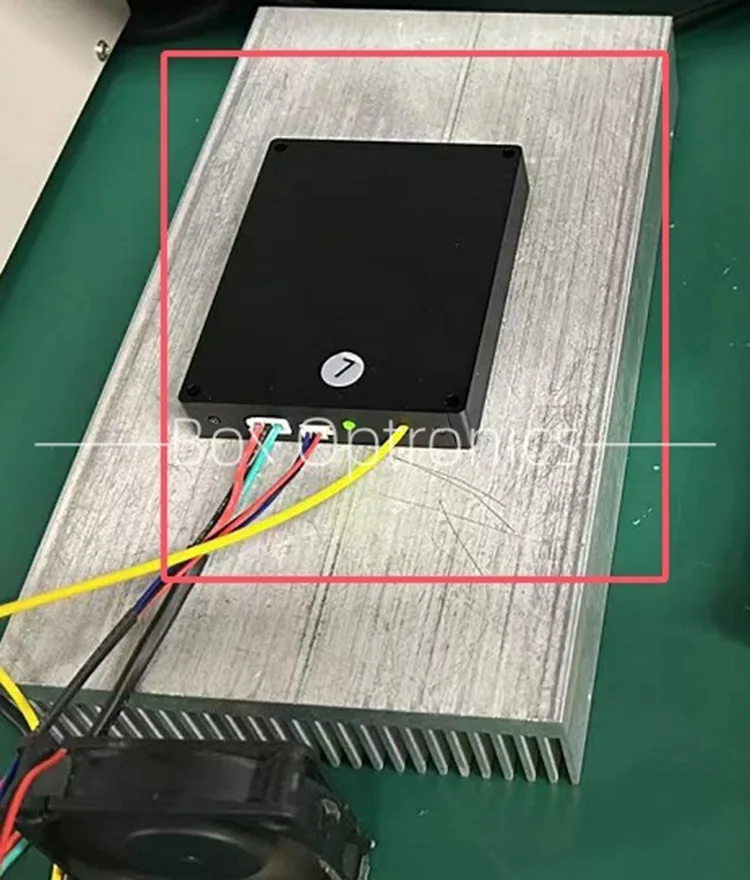

● При длительном использовании поместите его на радиатор.

Гарантия качества и послепродажное обслуживание. Широкополосный источник света SLD 1310 нм.

● Гарантийный срок:

Бесплатный ремонт или замена дефектов, не связанных с деятельностью человека, в течение 1 года с момента покупки. Платное техническое обслуживание доступно через 1 год.

● Исключения из бесплатной гарантии:

В течение бесплатного гарантийного периода будут предоставляться бесплатные услуги по ремонту или замене в случае неисправностей, вызванных проблемами качества продукции. Однако Box Optronics оставляет за собой право отказать в бесплатном ремонте в следующих случаях в течение гарантийного срока:

(1) Повреждения, вызванные природными факторами (например, молнией, пылью) или воздействием окружающей среды.

(2) Неисправности из-за неправильной эксплуатации пользователем.

(3) Очевидный физический ущерб, вызванный человеческой ошибкой.

(4) Несанкционированная разборка, модификация или ремонт.

(5) Измененные или неполные гарантийные этикетки на корпусе.

(6) Повреждение или утрата во время транспортировки.
