Перестраиваемый лазерный модуль C-диапазона

Обзор продукта: перестраиваемый лазерный модуль C-диапазона

Перестраиваемый лазерный модуль C-диапазона (серия ATLS4 / HTLS4) от Box Optronics представляет собой компактный интегрированный настраиваемый лазерный модуль, охватывающий весь диапазон длин волн C-диапазона и выходной сигнал по оптоволокну.

Модель ATLS4 оптимизирована для точной настройки длины волны, обеспечивая типичный размер шага длины волны 10 пм, время переключения длины волны ≤100 мкс и узкую ширину линии ниже 5 МГц. Он идеально подходит для приложений, требующих высокой спектральной точности, включая опрос ВБР, определение характеристик узкополосных оптических фильтров, тестирование компонентов DWDM и прецизионные фотонные измерения.

Модель HTLS4 предназначена для приложений с быстрым сканированием по длине волны и имеет быструю настройку длины волны до 1 мкс, возможность высокоскоростного сканирования, превышающую 1000 нм/с, и ширину линии примерно 1 МГц. Он оптимизирован для динамического измерения ВБР, высокопроизводительного тестирования оптических компонентов и быстрого спектрального сбора данных.

Обе модели имеют одинаковый механический корпус, электрический интерфейс и конфигурацию оптоволоконных выходов, что позволяет разработчикам систем выбирать соответствующий уровень производительности в зависимости от требований приложения без изменения конструкции механической или электрической интеграции.

Основные характеристики: настраиваемый лазерный модуль C-диапазона

• Широкий диапазон настройки длины волны C-диапазона: 1525–1568 нм (ATLS4) / 1525–1569 нм (HTLS4).

• Высокая точность длины волны: абсолютное значение ±10 пм, стабильность ±2 пм, повторяемость <15:00.

• Быстрая скорость настройки: ≤100 мкс (ATLS4) / ≤1 мкс (HTLS4) на шаг.

• Высокая скорость сканирования: >40 нм/с с шагом 20:00 (ATLS4) / >1000 нм/с с шагом 20:00 (HTLS4).

• Мелкий шаг длины волны: обычно 10 пм (ATLS4)/типично 20 пм (HTLS4).

• Высокая выходная мощность: >10 дБм (10 мВт) во всем диапазоне настройки.

• Превосходная стабильность мощности: ±0,05 дБм.

• Хорошая равномерность мощности: ≤±0,3 дБ.

• Высокий коэффициент подавления боковой моды: >35 дБ (ATLS4) / >40 дБ (HTLS4).

• Шум низкой относительной интенсивности: <-135 дБ/Гц.

• Узкая ширина линии: <5 МГц (ATLS4)/~1 МГц (типично) (HTLS4), статическая

• Стандартный выходной разъем оптоволокна FC/APC

• Форм-фактор компактного модуля: 134x104x21 мм.

• Источник питания постоянного тока 5 В, типичное энергопотребление < 5 Вт.

• Широкий диапазон рабочих температур: от -20°C до +65°C.

Типичные применения — перестраиваемый лазерный модуль C-диапазона

• Системы демодуляции и опроса на оптоволоконных брэгговских решетках (ВБР)

• Испытание и определение характеристик оптических пассивных устройств (вносимые потери, обратные потери, отклик фильтра).

• Тестирование компонентов DWDM и мультиплексоров с разделением по длине волны.

• Волоконно-оптические сенсорные системы для измерения температуры, деформации и вибрации.

• Мониторинг состояния конструкций мостов, туннелей, трубопроводов и лопастей ветряных турбин.

• Перестраиваемые лазерные источники для измерения и анализа оптического спектра.

• Исследования и разработки в лабораториях фотоники и оптической связи.

• Интеграция OEM в оптическое испытательное и измерительное оборудование.

Технические характеристики продукта - Перестраиваемый лазерный модуль C-диапазона

Оптические характеристики и длина волны

Механические и электрические характеристики

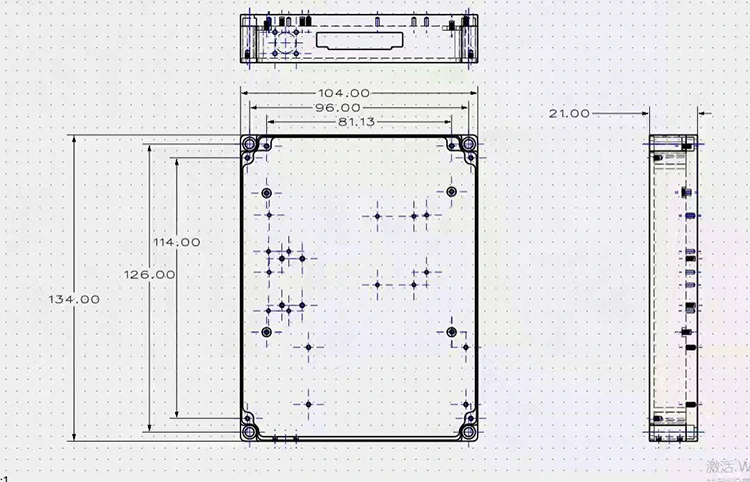

Размеры упаковки — перестраиваемый лазерный модуль C-диапазона

Размеры модуля: 134 мм (Д) × 104 мм (Ш) × 21 мм (В)

Информация для заказа — перестраиваемый лазерный модуль C-диапазона

Номенклатура моделей

XTLS4-C-диапазон

Примеры: ATLS4-C-диапазон, HTLS4-C-диапазон.

Часто задаваемые вопросы (FAQ) — Перестраиваемый лазерный модуль C-диапазона

Вопрос: В чем разница между моделями ATLS4 и HTLS4?

О: ATLS4 и HTLS4 имеют один и тот же механический корпус, электрический интерфейс и оптоволоконный выход, но различаются скоростью настройки, размером шага и шириной линии.

Стандартная версия ATLS4 обеспечивает размер шага длины волны 10 пм, время переключения длины волны за один шаг менее 100 мкс, скорость сканирования > 40 нм/с (шаг 10 пм) и узкую ширину линии <5 МГц, что делает ее идеальной для спектральных измерений с высоким разрешением и точной оптической характеристики.

Высокоскоростная версия HTLS4 обеспечивает время одношагового переключения длины волны менее 1 мкс и скорость сканирования > 1000 нм/с с разрешением шага длины волны 20 мкм, что делает ее идеальной для быстрого опроса ВБР, динамического обнаружения волокон и высокопроизводительного тестирования оптических компонентов.

Выберите модель в зависимости от требований вашего приложения к скорости сканирования, разрешению длины волны и соотношению сигнал/шум.

Вопрос: Можно ли использовать этот перестраиваемый лазерный источник для систем допроса ВБР?

А: Да. Перестраиваемые лазерные модули ATLS4 и HTLS4 широко подходят для систем опроса ВБР. Их возможность точной настройки длины волны, высокое разрешение по длине волны и стабильный оптический выход позволяют точно отслеживать сдвиги длины волны ВБР, вызванные изменениями температуры, деформации и вибрации. ATLS4 оптимизирован для спектрального анализа с высоким разрешением, а HTLS4 обеспечивает возможность высокоскоростного сканирования для динамического обнаружения ВБР и измерений с высокой пропускной способностью.

Вопрос: Какова выходная мощность и равномерность мощности?

Ответ: Обе модели обеспечивают выходную мощность >10 дБм во всем диапазоне настройки, со стабильностью мощности ±0,05 дБм и равномерностью мощности ≤±0,3 дБ. Интегрированный контур управления мощностью поддерживает постоянную выходную мощность при настройке длины волны, уменьшая ошибки измерения, вызванные изменением мощности.

Вопрос: Каков минимальный объем заказа (MOQ)?

О: минимальный заказ составляет 1 единица. Мы поддерживаем гибкие объемы заказов: от единичных единиц для исследований и разработок и прототипирования до серийного производства для интеграции OEM. Свяжитесь с нашим отделом продаж для уточнения цен на необходимое количество.

Техническое описание перестраиваемого лазерного модуля C-диапазона

Перестраиваемый лазерный модуль ATLS4-C-диапазона

Перестраиваемый лазерный модуль HTLS4-C-диапазона

Перестраиваемый лазерный модуль C-диапазона времени выпуска

• Стандартное производство: 1–2 недели.

• Объемные заказы: свяжитесь с нами для получения графика производства.

• Индивидуальные заказы: 3–4 недели.

• Международная доставка: ~5 рабочих дней (DHL/UPS/FedEx Express).

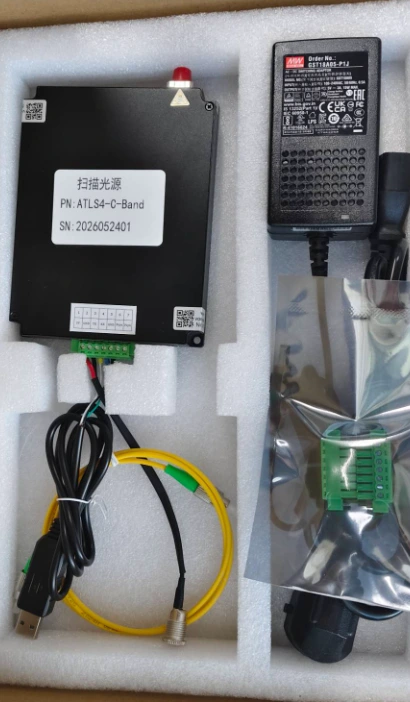

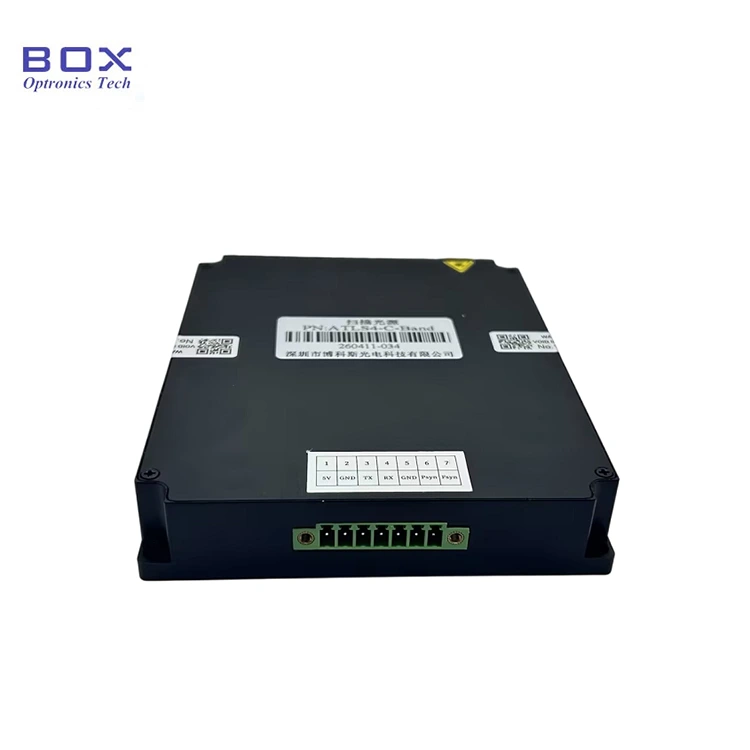

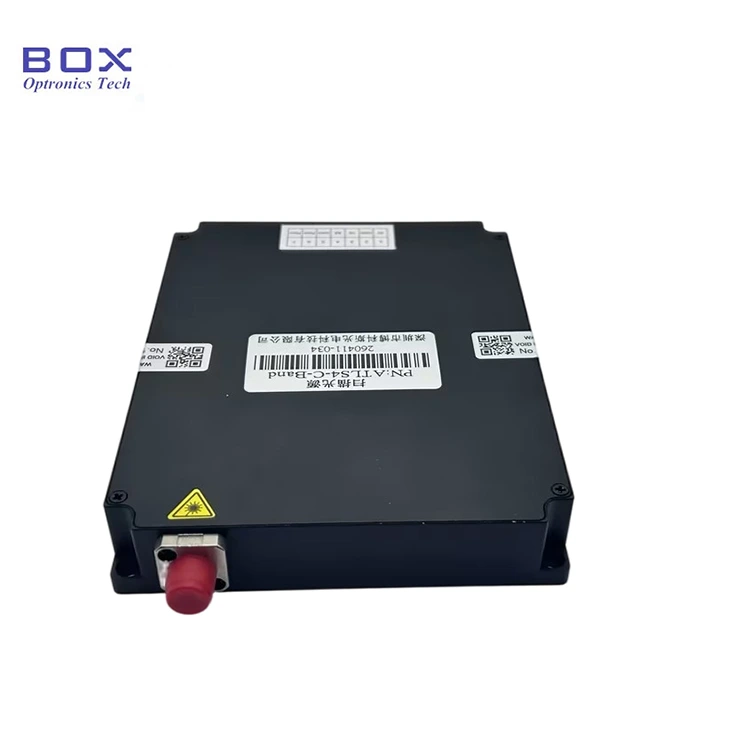

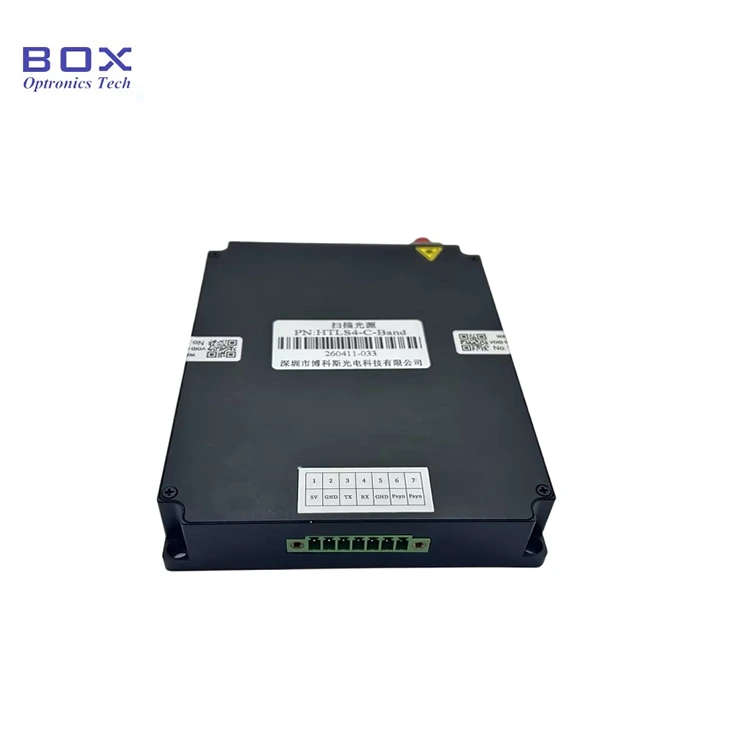

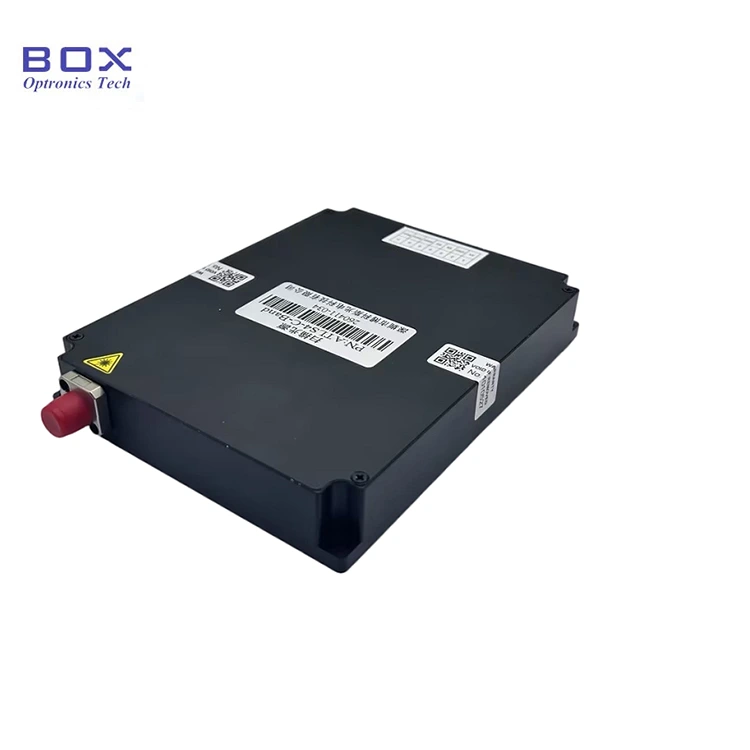

Фотография реального продукта: перестраиваемый лазерный модуль C-диапазона.
