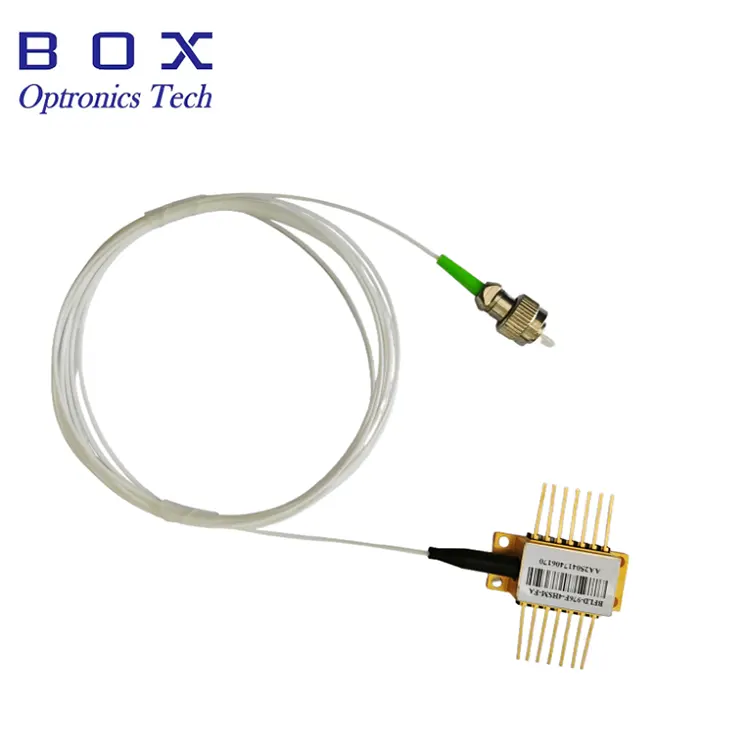

DFB-лазер с длиной волны 1582 нм для обнаружения газа H2S от Box Optronics — это высокопроизводительный MQW-лазер с распределенной обратной связью, предназначенный для обнаружения сероводорода (H₂S) и оптоволоконного зондирования. Точность длины волны составляет +/- 1 нм, диапазон длин волн — 1581–1583 нм, минимальная выходная оптическая мощность составляет 10 мВт через оптоволокно SM или PM. Встроенный TEC и термистор 10 кОм поддерживают стабилизацию длины волны, а коэффициент тока длины волны 0,01 нм/мА обеспечивает точную настройку длины волны. Оптический изолятор ≥30 дБ уменьшает обратные отражения, а 14-контактный корпус типа «бабочка» с двумя вариантами выводов обеспечивает гибкую системную интеграцию.
· Центральная длина волны: 1582 нм, допуск WL +/- 1 нм (диапазон 1581–1583 нм)
· Высокая выходная оптическая мощность: 10 мВт/20 мВт
· Высокий коэффициент подавления боковой моды: минимум ≥35 дБ, типично 40 дБ (CW)
· Встроенный оптический изолятор: изоляция ≥30 дБ
· Встроенный термоэлектрический охладитель (TEC) и термистор 10 кОм для стабилизации длины волны.
· Стандартный 14-контактный корпус типа «бабочка», варианты распиновки типа 1 и типа 2
· Пигтейл из SM-волокна или PM-волокна
· Обнаружение и мониторинг сероводорода (H2S) с использованием TDLAS
· Спектроскопия с модуляцией длины волны (WMS) для обнаружения H2S
· Промышленный мониторинг безопасности H₂S и окружающей среды
· Анализ нефти и газа, химических веществ и газов сточных вод
· Мониторинг технологических газов и анализ выбросов
· БИК-спектроскопия и газоаналитические приборы
· Интеграция OEM в газоанализаторы H₂S и системы промышленной безопасности
|
Параметр |
Символ |
Состояние |
Мин. |
Тип. |
Макс. |
Единица |
|
Температура хранения |
Ц |
- |
-40 |
- |
85 |
°С |
|
Температура рабочего корпуса |
Вершина |
- |
-20 |
- |
70 |
°С |
|
Прямой ток |
ЕСЛИ |
CW |
- |
- |
200 |
мА |
|
Лазерное обратное напряжение |
ВЛР |
- |
- |
- |
2 |
V |
|
Прямой ток PD |
МФПД |
- |
- |
1.1 |
5 |
мА |
|
Обратное напряжение PD |
ВРПД |
- |
- |
5 |
10 |
V |
|
ТЕС Ток |
ИТЭК |
- |
- |
0.8 |
1.5 |
A |
|
ТЭК Напряжение |
ВТЭК |
- |
- |
1.5 |
3.5 |
V |
|
Параметр |
Символ |
Условия испытания |
Мин. |
Тип. |
Макс. |
Единица |
|
Центральная длина волны |
λc |
ТЛ=15~35°С, по часовой стрелке |
1581 |
1582 |
1583 |
нм |
|
Оптическая выходная мощность |
ПО |
- |
10 |
- |
- |
мВт |
|
Пороговый ток |
ИТХ |
- |
- |
10 |
35 |
мА |
|
Эффективность уклона |
η |
CW, ПО=5мВт |
0.05 |
0.11 |
0.2 |
мВт/мА |
|
Рабочий ток |
ИОП |
ПО=10мВт, CW |
- |
100 |
120 |
мА |
|
Спектральная ширина линии |
ДВ |
Полуширина |
- |
3 |
- |
МГц |
|
Прямое напряжение лазера |
ВФ |
CW, ПО=10мВт |
- |
1.2 |
3.0 |
V |
|
Монитор темнового тока |
ИДЕНТИФИКАТОР |
- |
- |
- |
0.1 |
мкА |
|
Полоса пропускания (-3 дБ) |
ЧБ |
- |
- |
2.5 |
- |
ГГц |
|
Коэффициент подавления боковой моды |
СМСР |
CW |
35 |
40 |
- |
дБ |
|
Оптическая изоляция |
- |
-10 |
30 |
- |
- |
дБ |
|
Относительная интенсивность шума |
РИН |
CW, ПО=5мВт |
- |
-145 |
- |
дБ/Гц |
|
Заданная температура TEC |
Ц |
- |
15 |
- |
35 |
°С |
|
Входное сопротивление |
ЗИН |
- |
22 |
25 |
28 |
Ω |
|
Термисторный ток |
ИТЦ |
- |
10 |
- |
100 |
мкА |
|
Сопротивление термистора |
РУТ |
ТЛ=25°С |
9.5 |
10 |
10.5 |
кОм |
|
ТЕС Ток |
ИТЭК |
ТЛ=25°С, ТК=70°С |
- |
- |
1.5 |
A |
|
ТЭК Напряжение |
ВТЭК |
ТЛ=25°С, ТК=70°С |
- |
- |
3.5 |
V |
|
Мощность ТЭК |
ΔТ |
Тс=70°С |
- |
- |
50 |
°С |
|
Дрейф длины волны (EOL) |
Δλ |
срок службы 25 лет |
- |
- |
±0,1 |
нм |
|
Температурный коэффициент длины волны |
Δλ/ΔТ |
TEC от 15°C до 35°C |
- |
0.09 |
- |
нм/°С |
|
Коэффициент тока длины волны |
Δλ/ΔI |
- |
- |
0.01 |
- |
нм/мА |
|

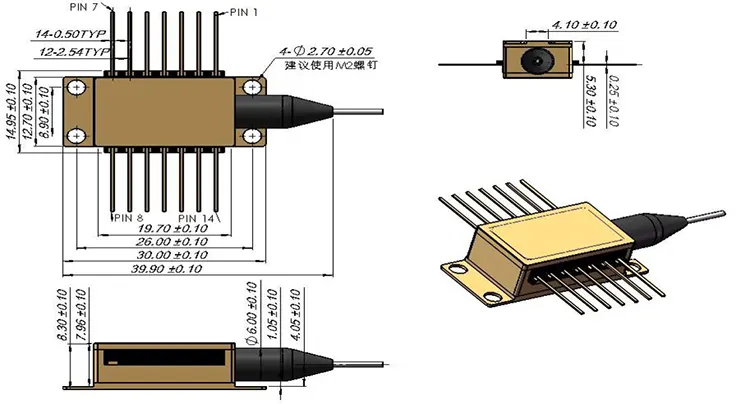

Приколоть |
Описание |
Приколоть |
Описание |
|
1 |
Термистор |
14 |
НЗ (без подключения) |
|
2 |
Термистор |
13 |
Лазерный анод (+) |
|
3 |
Лазерное смещение постоянного тока (катод) (-) |
12 |
Лазерный РЧ катод (-) |
|
4 |
Анод монитора ЧР (-) |
11 |
Лазерный анод (+) |
|
5 |
Катод монитора PD (+) |
10 |
НЗ (без подключения) |
|
6 |
ТЭК (+) |
9 |
Корпус заземления |
|
7 |
ТЭК (-) |
8 |
Корпус заземления |
|
Приколоть |
Описание |
Приколоть |
Описание |
|
1 |
ТЭК (+) |
14 |
ТЭК (-) |
|
2 |
Термистор |
13 |
Корпус заземления |
|
3 |
Анод монитора ЧР (-) |
12 |
НЗ (без подключения) |
|
4 |
Катод монитора PD (+) |
11 |
Лазерный катод (-) |
|
5 |
Термистор |
10 |
Лазерный анод (+) |
|
6 |
НЗ (без подключения) |
9 |
НЗ (без подключения) |
|
7 |
НЗ (без подключения) |
8 |
НЗ (без подключения) |
БФЛД - XXXX - XX - XX - XX (-X)
Пример: BFLD-1582-10SM-FA
|
Поле |
Код |
Описание |
|
Тип лазера |
БФЛД |
Серия лазерных диодов DFB |
|
Длина волны |
1582 |
1582 нм (также доступны: 1310, 1550, CWDM, другие длины волн) |
|
Выходная мощность |
10 |
10 МВт (также доступно: 20 МВт, по индивидуальному заказу) |
|
Тип волокна |
СМ / ПМ |
SM = одномодовый (SMF-28e); PM = сохранение поляризации |
|
Тип разъема |
ФА/СА |
FA = FC/APC; СА = СК/АПК; Доступны другие разъемы |
|
Распиновка |
НУЛЬ / 2 |
NULL = Тип 1 (по умолчанию); 2 = Тип 2 |
Ответ: Область длин волн 1582 нм содержит особенности поглощения H₂S и была продемонстрирована для обнаружения следов H₂S с использованием DFB-лазеров и методов TDLAS/QEPAS. В TDLAS длина волны лазера сканируется вдоль целевой линии поглощения, а полученное поглощение анализируется для определения концентрации H₂S. Область 1582 нм также совместима со стандартными оптоволоконными компонентами и развитой лазерной технологией DFB. Узкая ширина линии и высокий SMSR обеспечивают точный контроль длины волны для спектроскопического обнаружения.
Ответ: Обратные отражения от оптоволоконных разъемов, газовых ячеек, светоделителей и других оптических компонентов могут вызвать оптическую обратную связь, приводящую к флуктуациям выходной мощности, нестабильности режима и нестабильности длины волны. Встроенный оптический изолятор с изоляцией ≥30 дБ подавляет оптическую обратную связь и помогает поддерживать стабильную работу лазера и базовые линии измерений. Его эффективность особенно ценна в оптоволоконных системах TDLAS со значительными оптическими отражениями.
О: минимальный заказ составляет 1 шт. Небольшие количества доступны для исследований и разработок, создания прототипов и первоначальной оценки, тогда как большие объемы могут поддерживаться для производства газоанализаторов и программ OEM. Свяжитесь с нашим отделом продаж, чтобы узнать цену в зависимости от необходимого вам количества.
А: Да. Box Optronics предлагает DFB-лазеры на различных длинах волн, соответствующие характеристикам поглощения газа для TDLAS и других спектроскопических приложений. Доступные длины волн включают растворы для H₂S, CO₂, CH₄, H₂O, CO, NH₃, O₂ и других газов. Свяжитесь с нами и сообщите требования к целевому газу и длине волны для технико-экономического обоснования и расчета стоимости.
