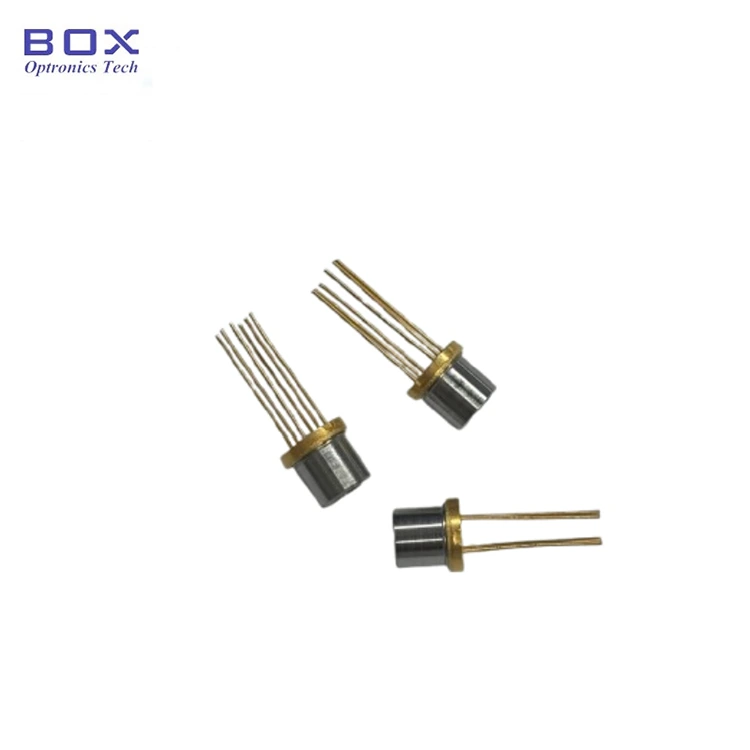

Лазерный диод DFB 1392 нм TO-CAN

Обзор продукта - Лазерный диод DFB 1392 нм TO-CAN

Лазерный диод DFB TO-CAN с длиной волны 1392 нм (модель: BLD-D1392.5TO60-AL) от Box Optronics имеет центральную длину волны 1392,5 нм (1391,5–1393,5 нм) и оптическую мощность 5 мВт через асферическую линзу с фокусным расстоянием 7,5 мм. Этот DFB-лазерный диод с длиной волны 1392 нм, предназначенный для оптического соединения в свободном пространстве, подходит для соединения газовых ячеек, анализа газа и интеграции систем оптических датчиков.

Встроенный TEC и термистор поддерживают контроль температуры для стабилизации длины волны. Герметичный металлический корпус TO60 с 6-контактной конфигурацией обеспечивает компактный и прочный форм-фактор для газоанализаторов и промышленных оптических датчиков.

Основные характеристики - Лазерный диод DFB 1392 нм TO-CAN

· Центральная длина волны: 1392,5 нм (диапазон 1391,5–1393,5 нм), высокая точность длины волны +/- 1 нм

· Высокая выходная оптическая мощность: минимум 5 мВт

· Низкий пороговый ток

· Встроенный термоэлектрический охладитель (TEC), термистор

· Компактный герметичный корпус ТО60 с выходом асферической линзы

Типичные области применения — лазерный диод DFB 1392 нм TO-CAN

· Обнаружение водяного пара (H₂O) с помощью TDLAS

· Спектроскопия газовых ячеек в свободном пространстве

· Лазерные источники DFB 1392 нм для газоанализаторов

· Мониторинг влажности промышленных процессов

· Оптические приборы для измерения газов и спектроскопии

· Фотонные исследования и OEM-системы газового анализа

Технические характеристики изделия - Лазерный диод DFB 1392 нм TO-CAN

Абсолютные максимальные рейтинги

Электрооптические характеристики (Т = 25°С)

Характеристики ТЭК

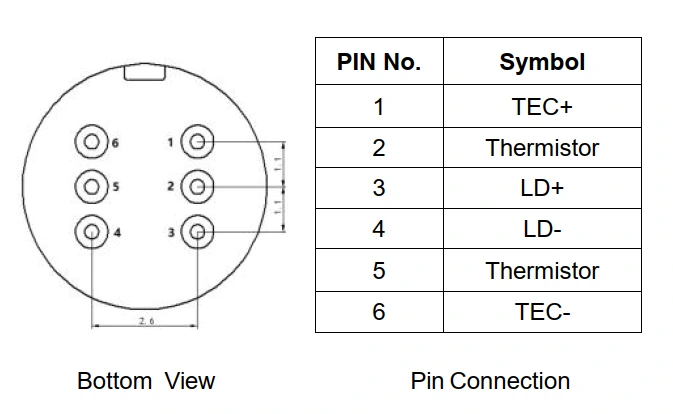

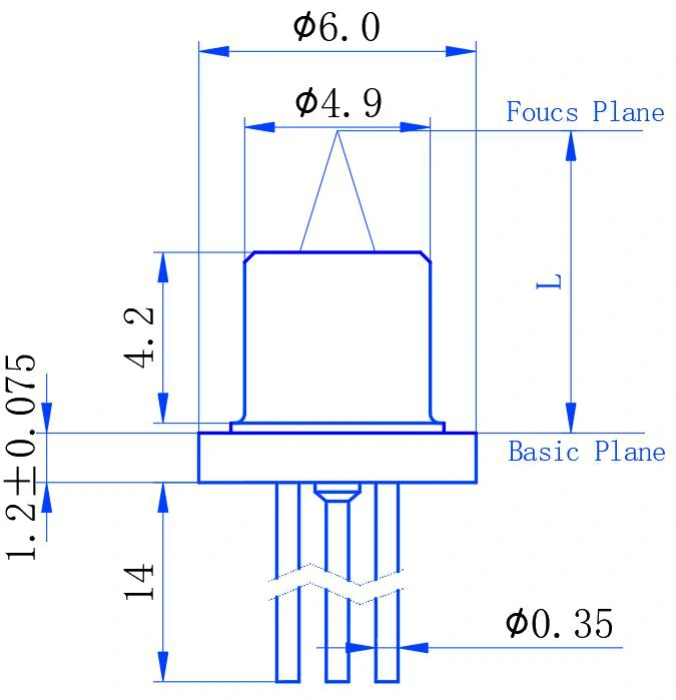

Определение корпуса и вывода

Информация для заказа - Лазерный диод DFB 1392 нм TO-CAN

Номенклатура моделей

BLD - D XXXX ДО XX - X

Пример: BLD-D1392.5TO60-AL

Техническое описание - Лазерный диод DFB 1392 нм TO-CAN

Техническая спецификация

Часто задаваемые вопросы (FAQ)

Вопрос: Какой газ можно обнаружить с помощью DFB-лазера с длиной волны 1392 нм?

Ответ: Длина волны 1392 нм обычно используется для спектроскопии поглощения водяного пара (H₂O) и может применяться для обнаружения влаги и водяного пара на основе TDLAS. Конкретную линию поглощения и условия эксплуатации следует оценивать на основе концентрации газа, длины оптического пути и конструкции системы. Box Optronics также предлагает лазерные диоды DFB на других длинах волн для различных требований к обнаружению газа.

Вопрос: В чем разница между этим лазером TO60 DFB и лазером DFB в корпусе «бабочка»?

О: Основные различия заключаются в формате упаковки, оптическом интерфейсе и стоимости.

Версия TO60 имеет компактный герметичный металлический корпус со встроенным ТЭО, термистором и асферической линзой для оптической связи в свободном пространстве.

Лазеры Butterfly DFB обычно доступны с оптоволоконным выходом и могут включать в себя дополнительные функции, такие как оптический изолятор и фотодиод монитора, в зависимости от конфигурации.

Благодаря более простому корпусу и оптическому выходу в свободном пространстве версия TO60 представляет собой более экономичный вариант для измерения газа и других приложений, где не требуется оптоволоконное соединение и дополнительные интегрированные функции. Выбор зависит от требуемого метода оптической связи, размера корпуса и архитектуры системы.

Вопрос: Как встроенный TEC повышает эффективность обнаружения газа?

Ответ: Встроенный TEC и термистор 10 кОм обеспечивают контроль температуры DFB-лазера, помогая поддерживать стабильные рабочие условия и уменьшая дрейф длины волны, вызванный изменениями температуры. Контроль температуры важен в системах TDLAS, поскольку длина волны лазера должна оставаться согласованной с целевой характеристикой поглощения. Технические характеристики TEC следует рассматривать вместе с диапазоном рабочих температур лазера и требованиями всей системы обнаружения газа.

Сопутствующие товары

· Лазерный диод-бабочка DFB 1392 нм, 10 мВт

· Лазерный диод-бабочка DFB, 760 нм, 10 мВт

· 14-контактный лазер-бабочка DFB, 1512 нм, 10 мВт, DFB

· Лазерный диод DFB 1574 нм для измерения CO2

· PIN-фотодиод InGaAs с активной площадью 1 мм

Примечания по эксплуатации и обращение с ними

· Лазерные диоды являются устройствами, чувствительными к электростатическому разряду (ESD). Во время обращения всегда следует соблюдать надлежащие процедуры защиты от электростатического разряда.

· С модулями следует обращаться так же, как с обычными полупроводниковыми устройствами, чтобы предотвратить электростатическое повреждение. Для безопасного хранения и переноски модули должны быть упакованы из материала, устойчивого к электростатическому разряду.

· Для сборки модулей на печатной плате верстак, паяльник и тело человека должны быть заземлены.

· Храните неиспользуемые устройства при рекомендованной температуре хранения (от -40°C до +85°C) в упаковке, устойчивой к электростатическому разряду.

· Не превышайте абсолютные максимальные значения, указанные в технической документации, включая максимальный прямой ток 100 мА и максимальное прямое напряжение 2 В.

· Всегда используйте драйвер лазерного диода с ограничением тока и защитой от перенапряжения.

· Включите стабилизацию температуры TEC перед подачей тока возбуждения лазера для оптимальной производительности и стабильности длины волны.

· Не прикасайтесь к поверхности асферической линзы голыми пальцами, чтобы предотвратить загрязнение. Если необходима очистка, используйте изопропиловый спирт (IPA) и безворсовый тампон.

· Температура оплавления припоя: максимум 260°C в течение 10 секунд. Избегайте чрезмерного времени пайки или слишком высокой температуры.
