Обзор продукта: измеритель оптической мощности

Измеритель оптической мощности компании Box Optronics — это высокопроизводительный оптоэлектронный измерительный прибор, разработанный для точного обнаружения и анализа оптической мощности. Наши измерители мощности, построенные на основе высококачественных фотодиодов из кремния (Si) и индия-галлия (InGaAs), обеспечивают точные и надежные измерения в ультрафиолетовом, видимом, ближнем инфракрасном и среднем инфракрасном диапазонах спектра.

В серию входят как настольные многоканальные модели (PM-MC-4-B5) для лабораторных и производственных испытаний, так и компактные портативные одноканальные модели (PM-SC-1-HD) для полевых испытаний и калибровки на месте. Все устройства оснащены интуитивно понятными интерфейсами с сенсорным экраном, статистическим анализом в реальном времени (ток, минимум, максимум, среднее, размах, стандартное отклонение) и USB-подключением для сбора и анализа данных на базе ПК. Благодаря сменным детекторным головкам, поддерживающим различные диапазоны длин волн и диапазоны мощности, дополнительным конструкциям интегрирующих сфер для равномерного сбора луча, а также гибким аксессуарам для соединения волокон (адаптер для неизолированного волокна и адаптер для оптоволокна FC), наши измерители оптической мощности можно настроить в соответствии с конкретными требованиями.

Основные характеристики: измеритель оптической мощности

● Высокое разрешение измерения: 0,001 дБ для точных показаний мощности.

● Широкий диапазон мощности: 1 нВт~10 мВт или 10 мкВт~10 Вт.

● Широкий диапазон длин волн: 400–1100 нм (Si), 900–1650 нм (InGaAs), 1100–2200 нм (InGaAs).

● Различные форм-факторы: доступны настольная (4-канальная) и портативная (1-канальная) конфигурации.

● Встроенный статистический анализ мощности: текущее значение, минимальное, максимальное, среднее, размах, стандартное отклонение.

● Настраиваемый интервал выборки данных: от 0,1 до 1 с.

● Интуитивно понятный пользовательский интерфейс с сенсорным экраном и отображением в реальном времени.

● USB-соединение с хост-программой для регистрации данных и графического анализа.

● Аналоговый выход напряжения (0–2,5 В) через BNC/SMA.

● Совместимость с адаптерами для голого волокна (BFA) и адаптерами для оптоволоконного кабеля FC (FCA).

● Компактная и прочная конструкция, подходящая как для лабораторных, так и для промышленных условий.

● Неопределенность измерения: ±5%

Типичные применения: измеритель оптической мощности

● Тестирование и определение характеристик оптических компонентов (лазерные диоды, волокна, усилители, изоляторы).

● Проверка выходной мощности лазера и мониторинг стабильности.

● Выравнивание оптоволоконной системы и измерение потерь.

● Научно-исследовательские лаборатории в области фотоники и оптоэлектроники.

● Контроль качества и тестирование промышленной лазерной производственной линии.

● Калибровка и проверка оптического датчика.

● Тестирование телекоммуникационных компонентов (CWDM, DWDM, трансиверы).

● Учебные и университетские оптические лаборатории.

● Обслуживание на местах и ​​калибровка оборудования на месте.

Технические характеристики-Измеритель оптической мощности

Технические характеристики детектора (Т=25°C)

Технические характеристики хост-модуля

Характеристики аксессуаров

Подробная информация о продукте: измеритель оптической мощности

Что такое измеритель оптической мощности?

Измеритель оптической мощности — это прецизионный оптоэлектронный прибор, предназначенный для измерения мощности оптических сигналов, обычно исходящих от лазеров, светодиодов (СИД) или волоконно-оптических систем передачи.

Он состоит из двух основных компонентов: калиброванной фотодиодной сенсорной головки, которая преобразует входящую оптическую мощность в электрический ток, и блока отображения/обработки, который усиливает, оцифровывает и отображает измеренное значение мощности в таких единицах, как ватт (Вт), милливатт (мВт) или децибелах относительно 1 мВт (дБм).

Оптические измерители мощности являются фундаментальными инструментами в исследованиях фотоники, оптоволоконной связи, лазерном производстве и контроле качества. Они используются для определения характеристик выходного сигнала лазера, измерения вносимых потерь в волокне, измерения выходной мощности и усиления оптического усилителя, а также проверки бюджета мощности на уровне системы.

Выбор материала детектора (кремний для видимого/NIR, InGaAs для NIR/SWIR) определяет диапазон длин волн и чувствительность прибора.

Обзор серии продуктов

Box Optronics предлагает модульную платформу для измерения оптической мощности со сменными детекторными головками и двумя вариантами хост-модулей, что позволяет клиентам конфигурировать систему, оптимизированную для их конкретных требований к измерениям:

Детекторные головки

• PMS-4011-2040: Кремниевый фотодиодный детектор с интегрирующей сферой, охватывающий длину волны 400–1100 нм и диапазон мощности -20–+40 дБм (10 мкВт–10 Вт). Идеально подходит для измерения мощности лазеров в видимом и ближнем инфракрасном диапазоне.

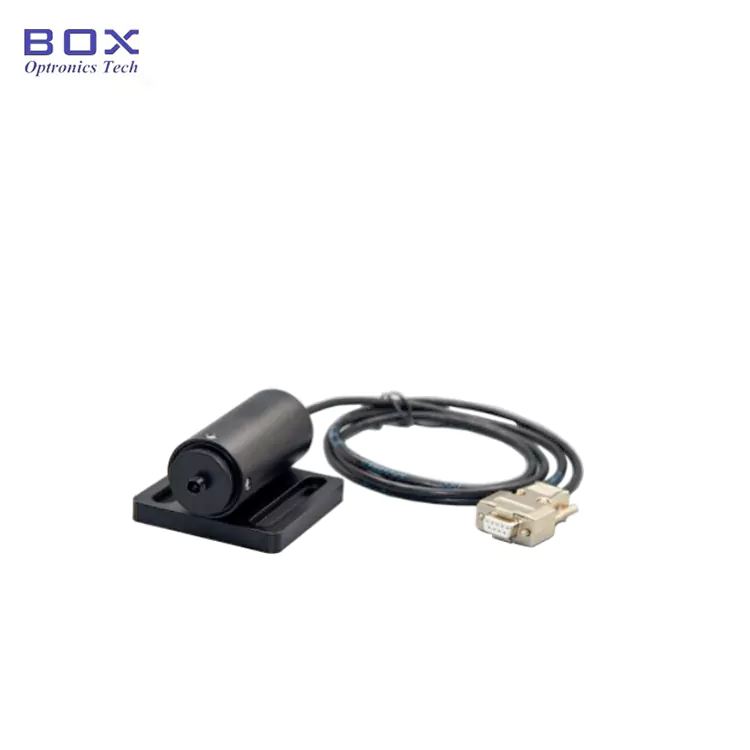

• PMS-9016-6010: Фотодиодный детектор InGaAs (без интегрирующей сферы), охватывающий длину волны 900–1650 нм с расширенным диапазоном малой мощности -60–+10 дБм (1 нВт–10 мВт). Оптимизирован для высокочувствительных измерений в телекоммуникационном диапазоне.

• PMS-9016-2043: Фотодиодный детектор InGaAs с интегрирующей сферой, охватывающий длину волны 900–1650 нм и широкий диапазон мощности -20–+43 дБм (10 мкВт–20 Вт). Подходит для общего тестирования телекоммуникаций и передачи данных.

• PMS-1122-2040: Фотодиодный детектор InGaAs с расширенной длиной волны и интегрирующей сферой, охватывающий длину волны 1100–2200 нм и диапазон мощности -20–+40 дБм (10 мкВт–10 Вт). Разработан для применения в коротковолновом инфракрасном диапазоне (SWIR).

Хост-юниты

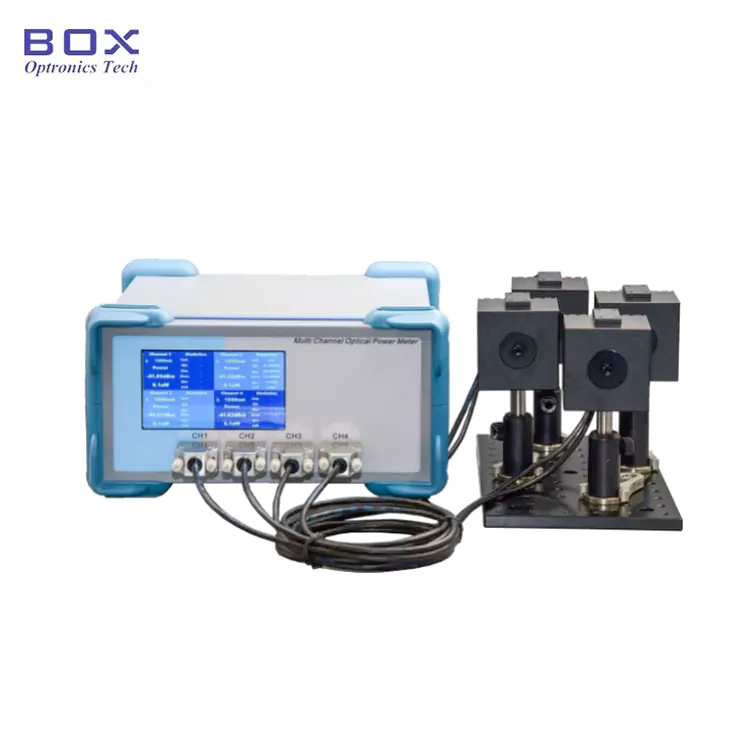

• PM-MC-4-B5 (Настольный многоканальный): Четырехканальный настольный прибор с большим сенсорным дисплеем, поддерживающий одновременные измерения до четырех каналов детектора. Идеально подходит для лабораторных установок, производственных испытательных станций и приложений, требующих многоточечного мониторинга.

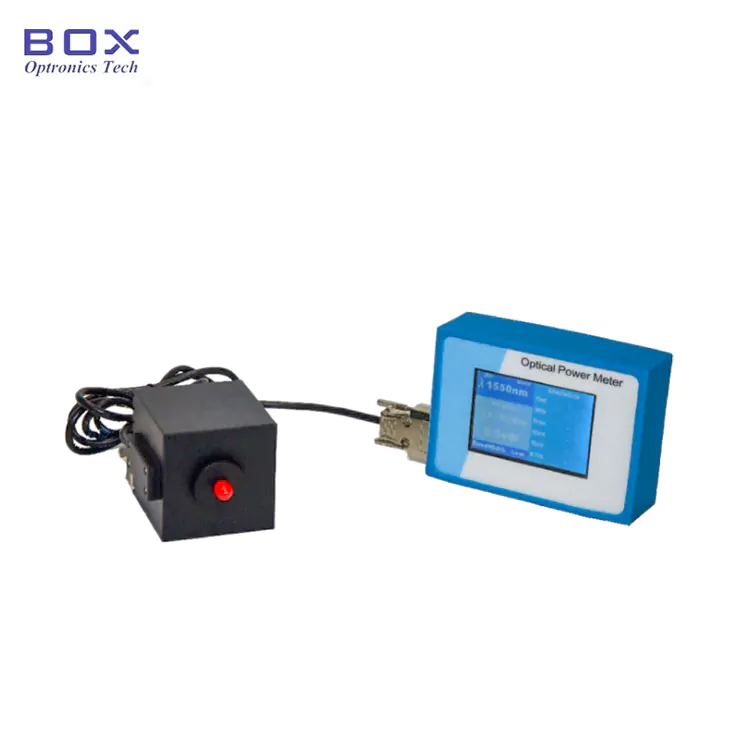

• PM-SC-1-HD (ручное одноканальное устройство): компактное одноканальное портативное устройство с сенсорным экраном, предназначенное для портативности и использования в полевых условиях. Идеально подходит для калибровки на месте, выездного обслуживания и мобильного тестирования.

Информация для заказа: измеритель оптической мощности

Номенклатура моделей

Соглашение об именах хост-модулей

ПМ - ХХ - Х - ХХ

Пример: PM-MC-4-B5

Соглашение об именовании детекторов

ПМС - ХХХХ - ХХХ - ХХ

Пример: PMS-9016-2040-FC.

Техническое описание и программное обеспечение - Измеритель оптической мощности

Техническая спецификация

· Дистанционное управление через интерфейс USB. Ссылка для загрузки программного обеспечения для ПК включена в комплект поставки.

Условия предложения и оплаты

Условия предложения

· EXW

· ДАП

· ФОБ

· Другие условия: свяжитесь с нами для обсуждения.

Условия оплаты

· PayPal: быстрая и безопасная оплата образцов и небольших заказов.

· T/T (банковский перевод): стандартный способ оплаты для обычных производственных заказов.

· Alibaba Trade Assurance: надежная защита заказов для онлайн-транзакций с гарантией покупателя.

· Кредитная карта: доступна через платформы PayPal и Alibaba.

· Гибкие условия оплаты: по договоренности

Время выполнения

· Стандартные единицы (модели на складе): 3–5 рабочих дней.

· Стандартное производство: 10–15 рабочих дней.

· Объемные заказы: для получения графика производства свяжитесь с нами.

· Международная доставка: ~ 5 рабочих дней (DHL/UPS/FedEx express)

· Ускоренное обслуживание: доступно по запросу.

Примечания по эксплуатации и обращению с измерителем оптической мощности

Меры предосторожности

· Никогда не смотрите прямо на активный лазерный луч или оптический выходной порт.

· Всегда соблюдайте соответствующие протоколы безопасности при работе с лазером и носите соответствующие защитные очки.

· Не превышайте максимальную номинальную мощность для используемой модели детектора.

· Отключите питание перед очисткой или обслуживанием устройства.

· Используйте только указанный источник питания, чтобы избежать повреждения прибора.

Уход и обслуживание детектора

· Содержите апертуру детектора в чистоте, без пыли, масла и мусора.

· При очистке поверхности детектора используйте чистые безворсовые салфетки и подходящий раствор для очистки оптики.

· Всегда заменяйте защитные колпачки на детекторе, когда он не используется.

· Не прикасайтесь к активной поверхности детектора пальцами или инструментами.

· Очистите оптоволоконные разъемы перед вставкой, используя подходящие чистящие инструменты.

· Не роняйте детектор и не подвергайте его механическим ударам.

· Храните в чистом и сухом месте, когда не используете.

· Периодическая повторная калибровка рекомендуется ежегодно.

Гарантия качества

Box Optronics стремится предоставлять высококачественные оптические контрольно-измерительные приборы с надежными и стабильными характеристиками. Все наши измерители оптической мощности перед отправкой проходят строгие процедуры тестирования, калибровки и контроля качества.

Гарантия

· 12-месячная ограниченная гарантия с даты поставки

· Гарантия распространяется на дефекты материалов и изготовления.

· Бесплатный ремонт или замена неисправных устройств по гарантии.

· Гарантия не распространяется на повреждения, возникшие в результате неправильного использования, неправильного обращения, несанкционированной модификации или нормального износа расходных деталей.
