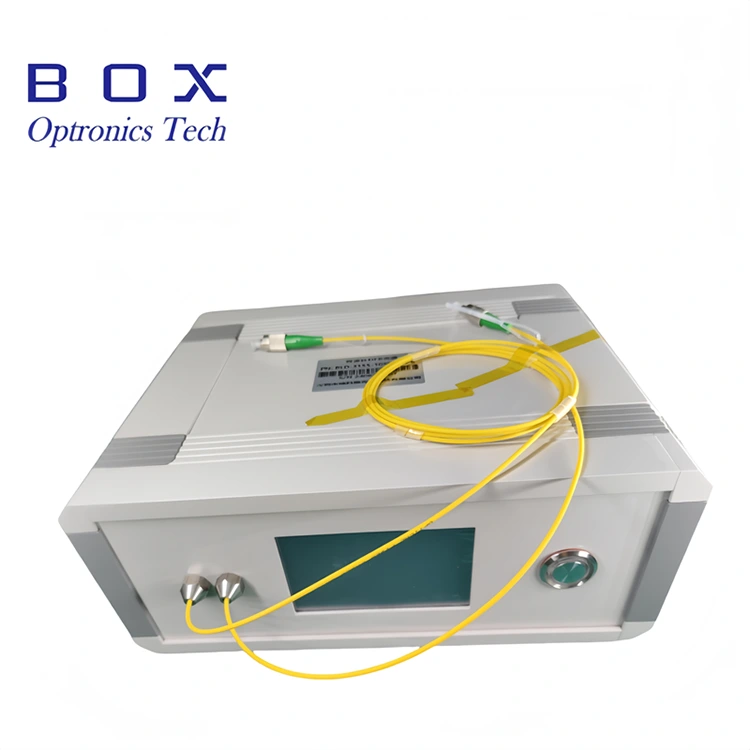

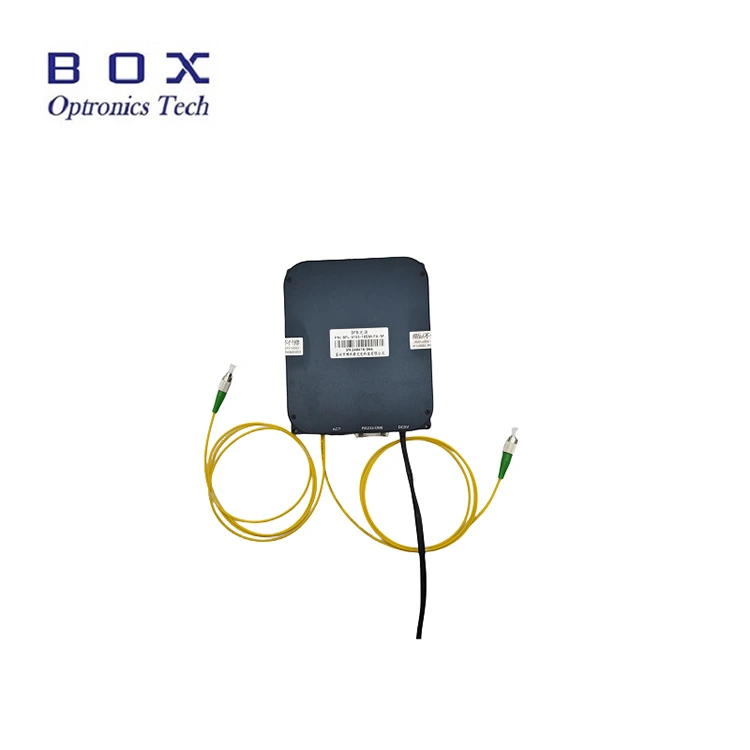

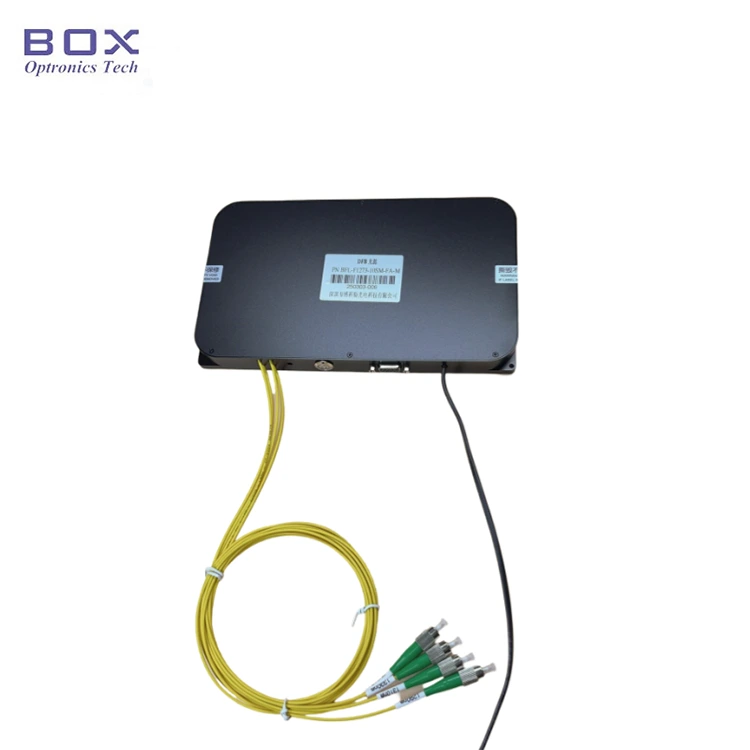

Это многоканальный лазерный источник DFB со свободно настраиваемыми длинами волн и работой в режиме непрерывного излучения. Доступные варианты длин волн включают CWDM (1270–1650 нм), каналы DWDM ITU 18–64, длины волн LAN-WDM, а также определенные длины волн, такие как 1030 нм и 1064 нм. Продукт доступен в двух конфигурациях: автономный настольный блок или интегрируемый модульный вариант; оснащен интерфейсами связи и программным обеспечением для мониторинга. Пользователи могут выбирать между фиксированной выходной мощностью или конфигурацией с регулируемой мощностью. Этот многоканальный лазерный источник DFB поддерживает работу в качестве одноканального источника света или одновременную работу по нескольким каналам.
|
Параметр |
Единица |
Двойные каналы |
Четыре канала |
Примечание |
|
Рабочая длина волны |
нм |
1310/1550 |
1270/1290/1310/1330 |
настраиваемый |
|
Дополнительная длина волны |
нм |
1030 1064 1270 1290 1310 1330 1350 1370 1390 1410 1450 1470 1490 1510 1530 1550 1570 1590 1610 1625 нм 1650 нм 1683 нм |
Тип DFB |
|
|
Выходная мощность |
мВт |
20.10/Другое |
настраиваемый |
|
|
Боковой режим Коэффициент подавления |
дБ |
>30 |
|
|
|
Рабочий режим |
- |
CW |
|
|
|
Диапазон регулировки мощности |
- |
10~100% |
|
|
|
Краткосрочная стабильность (15 минут) |
дБ |
≤±0,02 Эквивалент ≤±0,5% |
|
|
|
Долгосрочная стабильность (8 часов) |
дБ |
≤±0,05 Эквивалент ≤±1,2% |
|
|
|
Разъем |
- |
ФК/АПК |
настраиваемый |
|
|
Тип волокна |
- |
Привет1060/SMF-28/PM1550 |
настраиваемый |
|
|
Упаковка |
мм |
195(Ш)×220(Д)×120(В) |
Настольный |
|
|
150(Ш)×125 (Д)×20 (В) |
Модуль |
|||
|
Источник питания |
V |
110~240 В переменного тока, <20 Вт |
Настольный |
|
|
5 В постоянного тока/4 А, <15 Вт |
Модуль |
|||
|
Потребляемая мощность |
W |
≤60 |
|
|
|
Диапазон рабочих температур |
℃ |
-5 ~+55 |
|
|
|
Диапазон температур хранения |
℃ |
-40 ~+85 |
|
|
● Настраиваемые длины волн и выходная мощность;
● Доступно от 2 до 16 каналов;
● Фиксированная или регулируемая выходная мощность;
● Высокая стабильность выходного сигнала, небольшой размер и быстрый запуск.
● Дифференциальные потери устройств WDM, AWG, PLC, обнаружение обратных потерь;
● офтальмологическая ОКТ;
● Системы калибровки оптоволоконных устройств и тестирования пассивных компонентов.
● Доступные длины волн (нм):
|
1030 |
1064 |
1270 |
1290 |
1310 |
13:30 |
|
1350 |
1370 |
1390 |
1410 |
1450 |
1470 г. |
|
1490 |
1510 г. |
15:30 |
1550 г. |
1570 г. |
1590 г. |
|
1610 |
1625 г. |
1650 г. |
1683 г. |
|
|

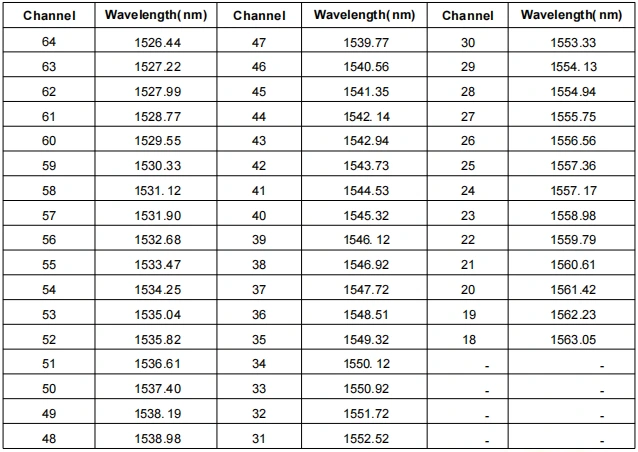

● Канал ITU 18~64 длины волн (мм):

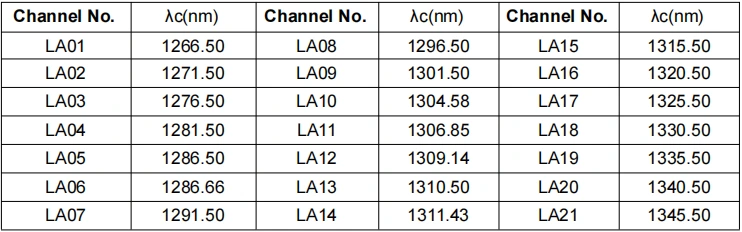

● Длины волн LAN-WDM (мм):
Шаг 1. Распаковка: Перед сборкой проверьте комплектность всех аксессуаров.
Шаг 2. Источник питания: подключен к импульсному источнику питания постоянного тока или регулируемому источнику питания, соответствующему требованиям к источнику питания. Используйте только оригинальный адаптер питания (5 В постоянного тока или 12 В постоянного тока). Неподходящие адаптеры питания могут повредить источник света. (Адаптер питания поставляется в соответствии с местными стандартами напряжения.)
Шаг3. Подключение выходного волокна: откройте пылезащитную крышку на разъеме или фланце волокна, проверьте торцевую поверхность волокна и подсоедините волокно или соедините волокно с проверяемым устройством или измерителем мощности, убедившись в отсутствии загрязнений и повреждений.
Установка4. Подключитесь к главному компьютеру: используйте кабель для передачи данных USB-RS485 DB9 для подключения многоканального лазерного источника DFB и компьютера; компьютер должен сначала установить специальный драйвер последовательного порта для идентификации кабеля передачи данных последовательного порта, в противном случае программное обеспечение главного компьютера и модуль источника света не могут быть правильно подключены и обмениваться данными. Пожалуйста, обратитесь в компанию Box Optronics за драйвером.

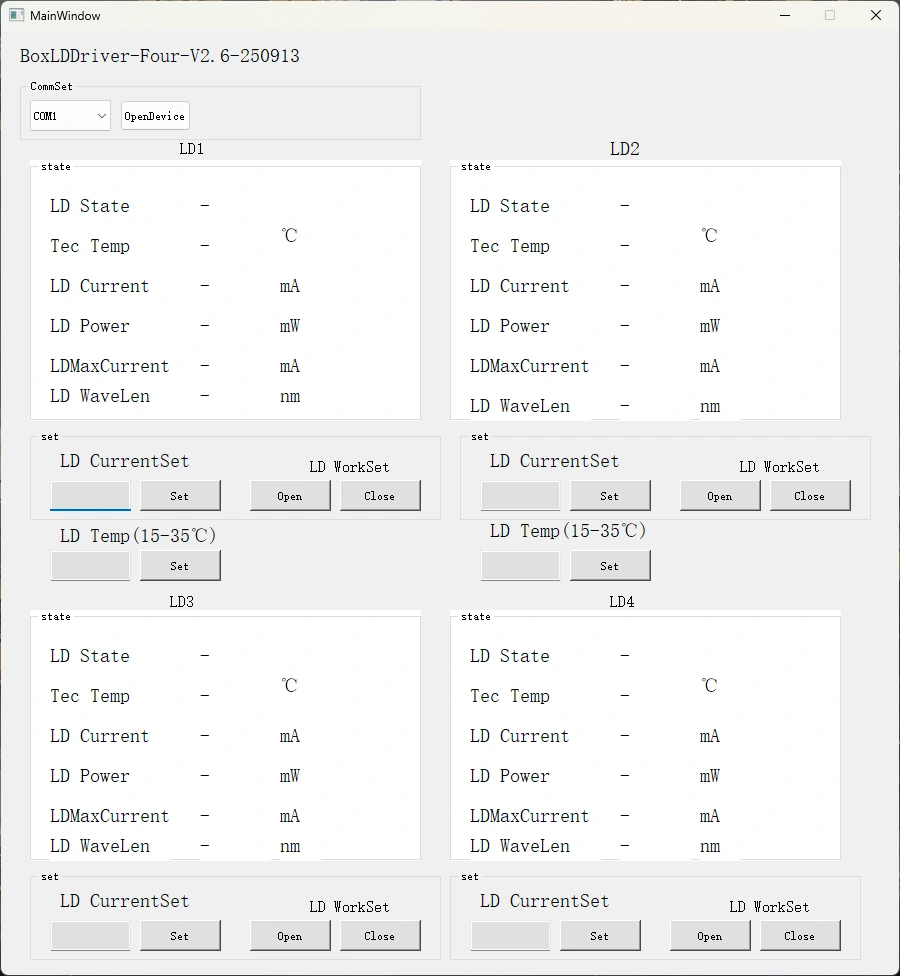

Шаг5. Управляющее программное обеспечение: Box Optronics предоставляет последовательные команды или программное обеспечение для ПК для управления током и температурой LD многоканального лазерного источника DFB. Выберите правильный порт, установите ток и температуру, затем нажмите кнопку открытия. (Чтобы предотвратить повреждение, медленно увеличивайте ток привода при первом запуске. Не подавайте сразу полный ток.)
