Полупроводниковый оптический усилитель 1270 нм, 10 дБм

Оглавление

1. Введение 1270 нм Полупроводниковый оптический усилитель 10 дБм

2. Технические характеристики

3. Особенности продукта

4. Типичные применения

5. Подробности о продукте

6. Информация для заказа

7. Технический паспорт

8. Условия предложения и оплаты

9. Время выполнения

10. Примечания по эксплуатации

11. Гарантия качества и Послепродажное обслуживание

Введение продукта

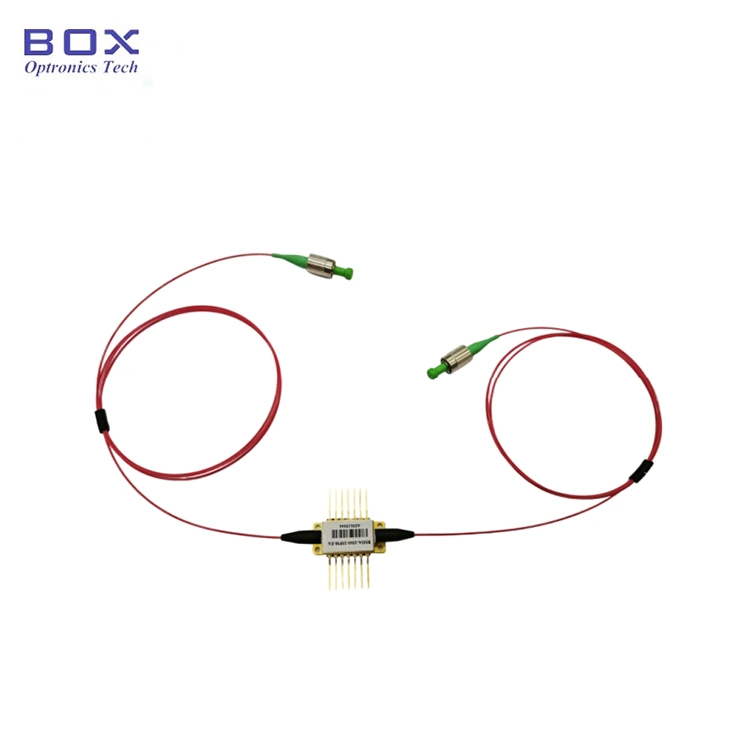

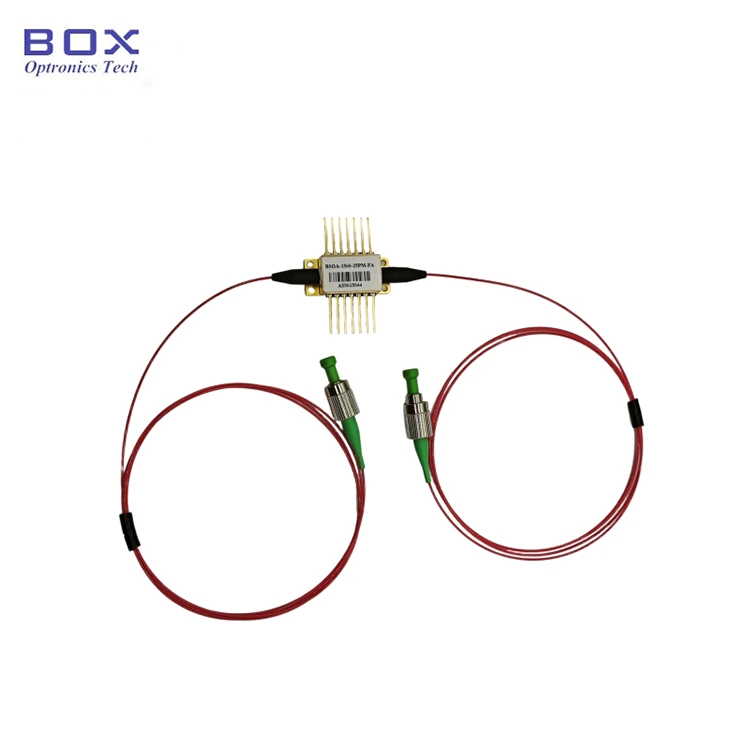

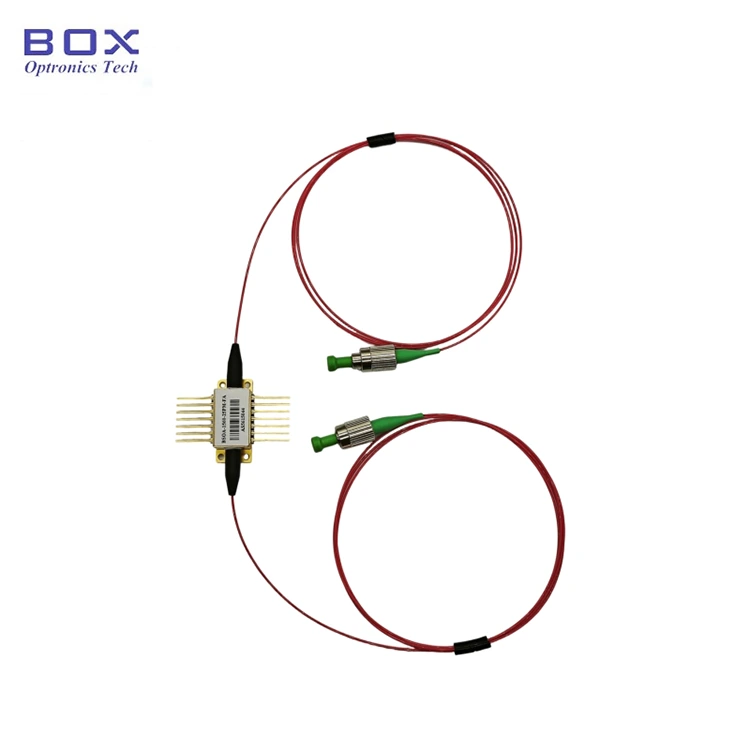

Это полупроводниковый оптический усилитель 1270 нм, 10 дБм. с 14-контактным корпусом «бабочка». Он имеет оптическую мощность насыщения 10 ~ 13 дБм, Усиление малого сигнала 18 дБ, полоса пропускания усиления более 60 нм -3 дБ, интегрированная технология TEC и термистор для стабильного и плавного спектра. Подходит для компенсации потерь оптоволоконные соединения и коммутаторы, оптоволоконные сети WDM и MOPA лазеры.

Продукт Технические характеристики

Продукт Особенности

● 40G и 100G C-диапазон блокировки затвора или модуляции;

● Низкий уровень шума Рисунок — Низкая поляризационная зависимость;

● 14-контактный Пакет BTF с TEC и термистором.

Применение продукта

● Компенсация убытков за оптоволоконная связь и коммутатор;

● Волоконно-оптический WDM сети;

● MOPA (задающий генератор) Усилитель мощности) лазера.

Продукт Подробности

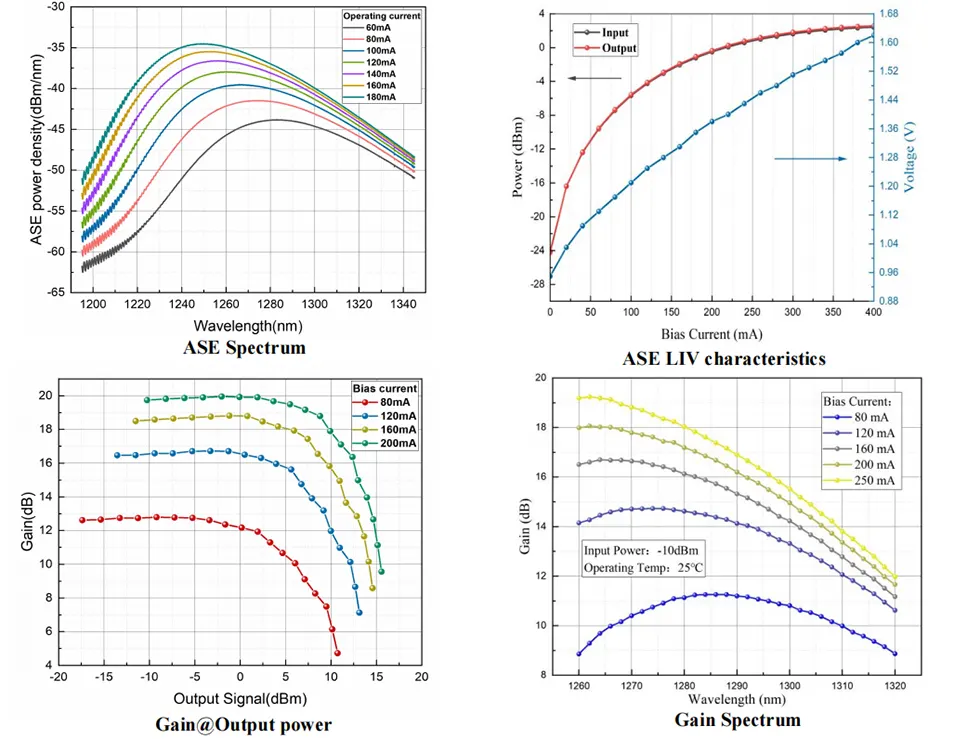

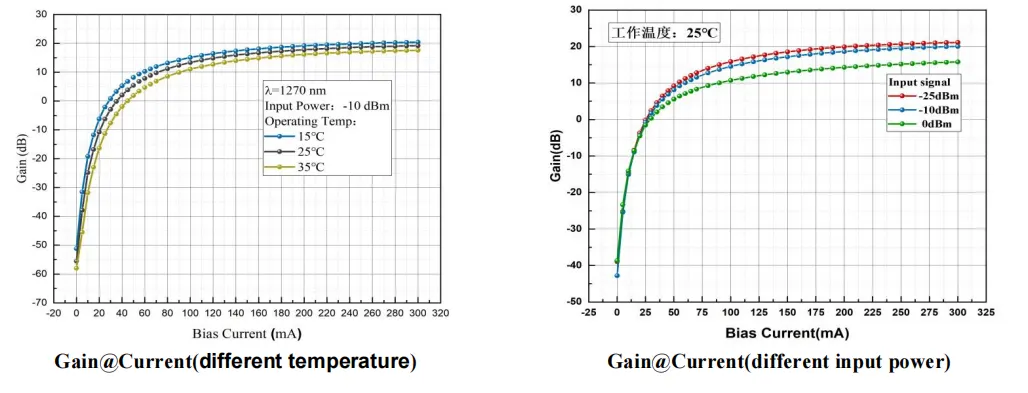

● Типичная характеристическая кривая

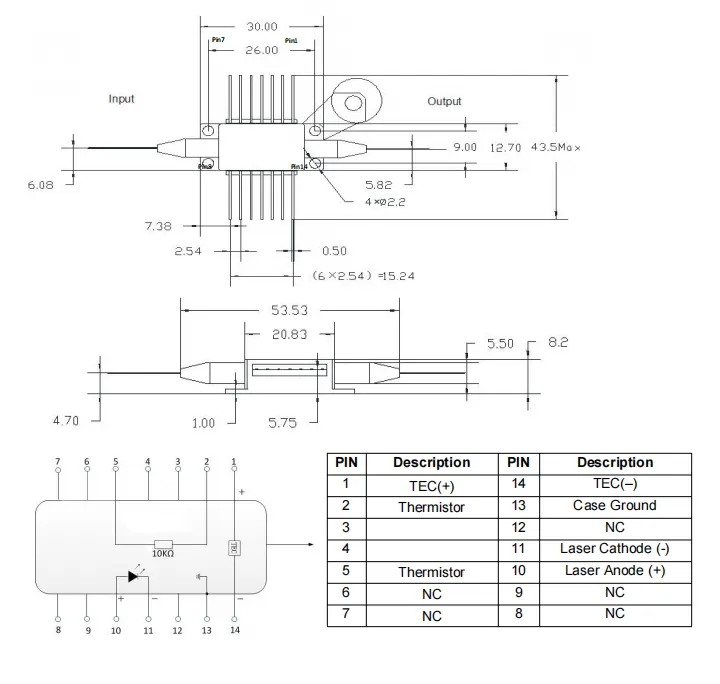

● Чертеж упаковки и определение PIN-OUT (единицы измерения: мм)-1270 нм, 10 дБм. Полупроводниковый оптический усилитель

Заказ информация

например: BSOA-1270-18SM-FA

(Информация для заказа: полупроводниковый оптический усилитель 1270 нм, 10 дБм, 18 дБ. небольшой коэффициент усиления сигнала, оптическая мощность насыщения 10 ~ 13 дБм, 14-контактный корпус «бабочка», с оптоволокном SM Hi1060, разъемом FC/APC).

По другим индивидуальным требованиям обращайтесь: sales06@boxoptronics.com

Техническая спецификация

Техническая спецификация

Условия предложения и оплата

● Условия предложения

(1) EXW:

Если у вас есть учетная запись DHL/UPS/FedEx, Box Optronics предлагает использовать EXW. Мы отправляем через ваш аккаунт; мы не взимаем стоимость доставки.

(2) ДАП:

Если у вас нет учетной записи, пожалуйста, оплатите стоимость доставки заранее продукты.

(3)Другое

● Условия оплаты

PayPal и T/T доступны.

Время выполнения

Производство занимает около 10-15 рабочих дней. (Если есть некоторые в наличии, доставка будет быстрее.)

Международная логистика может занять 3-5 рабочих дней.

Операция Примечания

● Во время работы данное устройство излучает лазерный луч высокой интенсивности; делать Не смотрите прямо на торец волокна, так как это может привести к травме глаз.

● Данное устройство чувствительно к электростатическому заряду; поэтому строгое соблюдение при упаковке необходимы меры антистатической защиты, транспортировка и использование. Кроме того, необходимо принять меры для предотвращения скачки напряжения в сети, поскольку несоблюдение этого требования может привести к необратимому повреждению устройства. устройства (например, обеспечение надлежащего заземления оборудования и использование антистатического покрытия). ремешок на запястье).

● Оптические волокна хрупкие; не используйте оптоволокно для вытягивания устройства. Вставляя или вынимая устройство из гнезда, не нажимайте на него. или потяните за втулку, расположенную в задней части корпуса устройства. Для устройств оборудованы разъемами, убедитесь, что и устройство, и оптоволоконный разъем поднимаются одновременно во время установки или снятия.

● Если контакты требуют пайки, температура пайки не должна превышать 260°C, а время пайки не должно превышать 10 секунд. Особый необходимо обратить внимание на следующее: в процессе пайки устройство должно находиться в обесточенном состоянии, а паяльник должен быть правильно заземлен.

Гарантия качества и Послепродажное обслуживание

● Гарантийный срок:

Бесплатный ремонт или замена дефектов, не связанных с деятельностью человека, в течение 1 года. год с момента покупки. Платное техническое обслуживание доступно через 1 год.

● Исключения из бесплатной гарантии:

В течение бесплатного гарантийного периода предоставляются бесплатные услуги по ремонту или замене. будут предоставлены в случае неисправностей, вызванных проблемами качества продукции. Тем не менее, Коробка Оптроника оставляет за собой право отказать в бесплатном ремонте в следующих случаях: случаи в течение гарантийного срока:

(1) Повреждения, вызванные природными факторами (например, молнией, пылью) или воздействия окружающей среды.

(2) Неисправности из-за неправильной эксплуатации пользователем.

(3) Очевидный физический ущерб, вызванный человеческой ошибкой.

(4) Несанкционированная разборка, модификация или ремонт.

(5) Измененные или неполные гарантийные этикетки на корпусе.

(6) Повреждение или утрата во время транспортировки.
