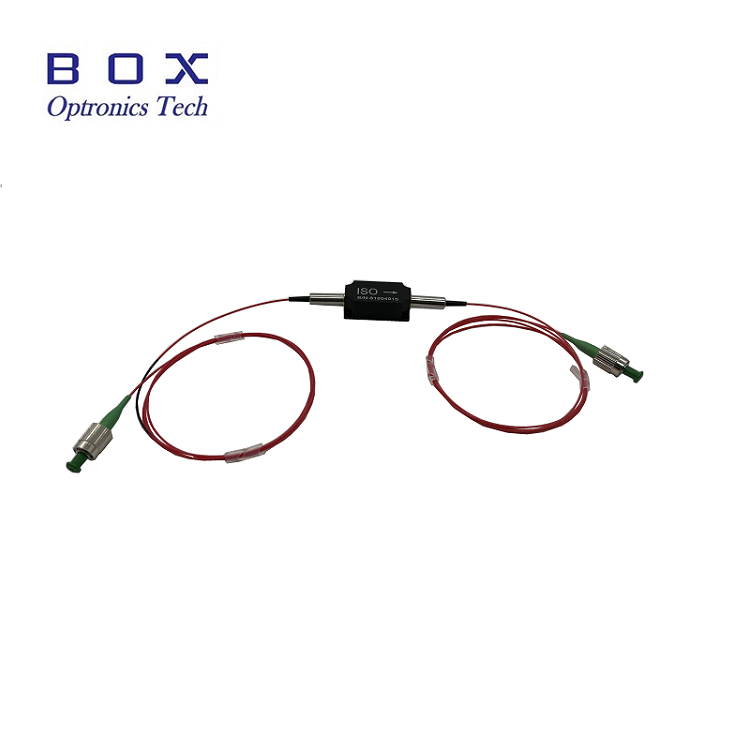

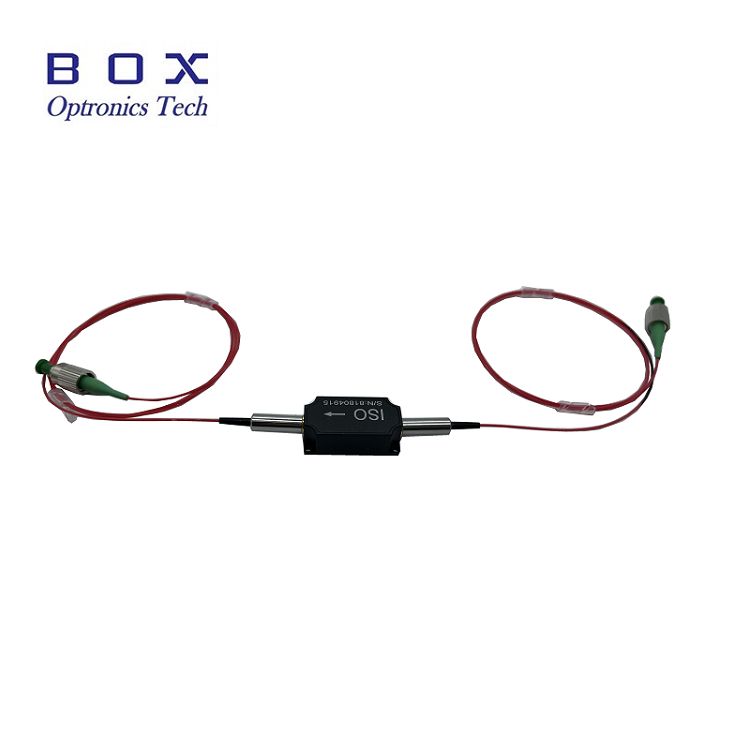

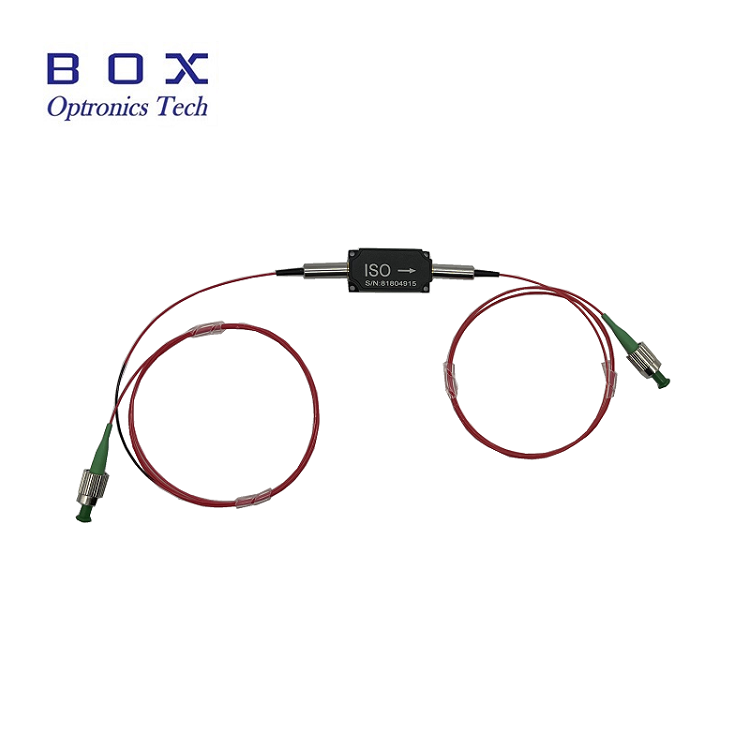

Оптический изолятор высокой мощности 1064 нм

Обзор продукта: оптический изолятор высокой мощности 1064 нм

Box Optronics поставляет оптический изолятор высокой мощности с длиной волны 1064 нм, высокопроизводительный пассивный оптический компонент, предназначенный для защиты лазерных источников, затравочных лазеров и оптических усилителей от вредной оптической обратной связи, вызванной отраженным и обратно рассеянным светом. Основанный на эффекте вращения Фарадея, этот изолятор обеспечивает невзаимную передачу света, позволяя свету проходить в прямом направлении с низкими потерями и блокируя свет в обратном направлении с высокой изоляцией.

Обладая типичными вносимыми потерями, высокой изоляцией и высоким коэффициентом затухания, этот изолятор с длиной волны 1064 нм оптимизирован для систем мощных волоконных лазеров и усилителей. Он поддерживает среднюю мощность до 10 Вт и пиковую мощность до 10 кВт в режиме нс-импульса, что делает его подходящим для требовательных промышленных и научных приложений.

Основные характеристики: оптический изолятор высокой мощности 1064 нм

• Высокая изоляция: типичная пиковая изоляция 30 дБ, минимум 25 дБ.

• Низкие вносимые потери

• Высокие возвратные потери

• Низкие потери, зависящие от поляризации (PDL)

• Высокая мощность: средняя мощность до 10 Вт.

• Компактная и прочная конструкция упаковки: 58×28×26 мм.

• Доступно в версиях PM (с сохранением поляризации) и без PM.

• Несколько вариантов длины волны: 980 нм, 1030 нм, 1064 нм

Типичные области применения — оптический изолятор высокой мощности 1064 нм

• Волоконные лазерные системы и волоконные лазеры MOPA.

• Оптоволоконные усилители

• Оптические контрольно-измерительные приборы

• Волоконно-оптические сенсорные системы

• Защита затравочного лазера в цепях усилителей

• Мощные волоконные лазерные системы

• Научно-исследовательские лаборатории

• Промышленные системы лазерной обработки

Технические характеристики-Оптический изолятор высокой мощности 1064 нм

Оптические характеристики (Т=25°C)

Механические и экологические характеристики

Подробная информация о продукте-оптический изолятор высокой мощности 1064 нм

Что такое оптический изолятор?

Оптический изолятор, также известный как изолятор Фарадея, представляет собой пассивное двухпортовое оптическое устройство, которое обеспечивает преимущественную передачу в одном направлении, обеспечивая при этом высокую изоляцию в обратном направлении. Это важный компонент лазерных и волоконно-оптических систем для защиты лазерных источников и оптических усилителей от оптической обратной связи, вызванной отраженным и обратно рассеянным светом.

Оптические изоляторы основаны на эффекте Фарадея, в котором используется магнитооптический материал, который вращает поляризацию проходящего через него света под воздействием магнитного поля. В сочетании с поляризаторами такое вращение поляризации обеспечивает прямую оптическую передачу и высокую изоляцию обратного распространения света.

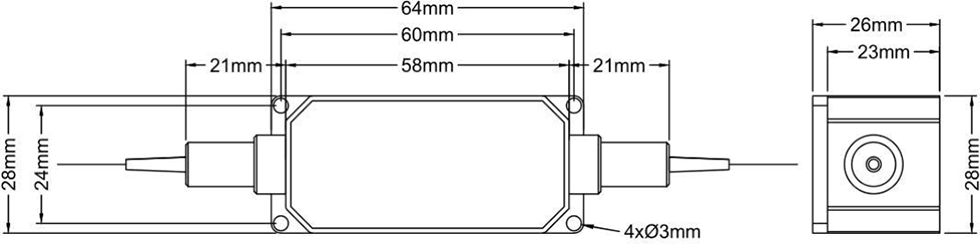

Размеры упаковки

Оптический изолятор высокой мощности 1064 нм упакован в компактный прочный корпус со следующими размерами (единица измерения: мм):

• Размер упаковки: 58 ​​× 28 × 26 мм (Д×Ш×В).

• 2-портовая конфигурация с оптоволоконными пигтейлами

• 4 монтажных отверстия (Ø3 мм) для надежной установки.

• Разработан для обеспечения высокой надежности и термической стабильности.

Почему стоит выбрать Box Optronics?

• Строгий контроль качества со 100 % тестированием перед отправкой.

• Конкурентоспособные цены со стабильной возможностью оптовой доставки.

• Гибкие возможности настройки длины волны, мощности, оптоволокна и разъемов.

• Доступны образцы тестирования для оценки.

• Доставка по всему миру с помощью экспресс-доставки DHL, UPS и FedEx.

• Доступны версии с PM и без PM.

• Несколько вариантов номинальной мощности: от 500 мВт до 10 Вт.

• Широкий диапазон длин волн: 980 нм, 1030 нм, 1064 нм

• Надежные долгосрочные поставки производственных объемов.

Информация для заказа: оптический изолятор высокой мощности 1064 нм

Номенклатура моделей

HPMIS - XXXX - X - X - X - X - X - XX

Пример: HPMIS-1064-F-1-1-1-0-10.

Изолятор ПМ высокой мощности 1064 нм, работа на медленной оси, блокировка быстрой оси, волокно PM Panda, свободная трубка 900 мкм, длина волокна 1 м, корпус 58x28x26 мм, мощность обработки 10 Вт

Пример: HPIS - 1064 - N - 0 - 1 - 1 - 0 - 05

Изолятор высокой мощности 1064 нм (без ПМ), волокно Hi1060, свободная трубка 900 мкм, длина волокна 1 м, корпус 58x28x26 мм, потребляемая мощность 5 Вт

Доступные параметры настройки

• Центральная длина волны: 980 нм, 1030 нм, 1064 нм, другие длины волн доступны по запросу.

• Номинальная мощность: 500 мВт, 1 Вт, 2 Вт, 5 Вт, 10 Вт, более высокая мощность доступна для индивидуальных конструкций.

• Тип поляризации: PM (с сохранением поляризации) или без PM (стандартный одиночный режим).

• Конфигурация оси PM: медленная работа оси, работают обе оси.

• Тип волокна: волокно PM Panda, Hi1060, другие специальные волокна.

• Длина волокна: 0,5 м, 0,8 м, 1 м, 1,5 м, 2 м (доступны нестандартные длины)

• Тип пигтейла: голое волокно 250 мкм, свободная трубка 900 мкм, свободная трубка 3,0 мм.

• Размер упаковки: стандартный 58x28x26 мм или нестандартные размеры упаковки.

• Для требовательных приложений доступны версии с более высокой изоляцией.

Для индивидуальных требований, пожалуйста, свяжитесь с нашим отделом продаж и сообщите свои спецификации.

Техническое описание и отчет об испытаниях оптического изолятора высокой мощности 1064 нм

Каждое устройство поставляется с подробным отчетом об испытаниях, документирующим измеренные параметры производительности. PDF-файл с техническими данными содержит подробные характеристики.

• Индивидуальный отчет об испытаниях прилагается к каждому устройству.

Техническая спецификация

Условия предложения и оплаты

Условия предложения

• EXW

• ДАП

• ФОБ

• Другие условия: свяжитесь с нами для обсуждения.

Условия оплаты

• PayPal: быстрая и безопасная оплата образцов и небольших заказов.

• T/T (банковский перевод): стандартный способ оплаты для обычных производственных заказов.

• Alibaba Trade Assurance: надежная защита заказов для онлайн-транзакций с гарантией покупателя.

• Кредитная карта: доступны PayPal и Alibaba.

• Гибкие условия оплаты: по договоренности.

Время выполнения

• Стандартное производство: ~ 10–15 рабочих дней.

• Индивидуальные конфигурации: 15–20 рабочих дней.

• Объемные заказы: свяжитесь с нами для получения графика производства.

• Международная доставка: ~3–5 рабочих дней (DHL/UPS/FedEx Express).

• Ускоренное обслуживание: доступно по запросу.

Замечания по эксплуатации и обращению с оптическим изолятором высокой мощности 1064 нм

Защита от ЭСР

Хотя оптические изоляторы являются пассивными устройствами, для поддержания их производительности и надежности требуется правильное обращение.

• Работайте на чистой, очищенной от пыли поверхности.

• Не прикасайтесь напрямую к торцам волокна.

• Сохраняйте пылезащитные колпачки на разъемах, когда они не используются.

• Используйте надлежащую защиту от электростатического разряда во время транспортировки и установки.

• Обращайтесь осторожно, чтобы не повредить пигтейлы оптоволокна.

Обращение с оптоволокном

• Избегайте чрезмерного изгиба волокна.

• Не тяните и не перекручивайте оптоволоконные пигтейлы.

• Очистите оптоволоконные разъемы перед подключением с помощью подходящих чистящих инструментов.

• Всегда используйте пылезащитные колпачки, когда разъем не используется.

• Перед использованием проверьте торцевую поверхность волокна на наличие повреждений.

• Не превышайте максимальную растягивающую нагрузку (5 Н).

Рекомендации по управлению питанием

• Убедитесь, что входная мощность не превышает номинальный максимум.

• Используйте надлежащий мониторинг энергопотребления, чтобы избежать перегрузки.

• Обеспечьте надлежащий отвод тепла при высоких уровнях мощности.

• Установите на радиатор для обеспечения непрерывной работы при высокой мощности.

Установка и монтаж

• Надежно закрепите изолятор, используя 4 монтажных отверстия.

• Обеспечьте правильное выравнивание, чтобы минимизировать дополнительные потери.

• Оставьте достаточно места для радиуса изгиба волокна.

• Для обеспечения надежности работайте в указанном температурном диапазоне.

• Избегайте механического воздействия на пигтейлы оптоволокна.

• Обеспечьте правильную ориентацию порта для правильного направления сигнала.

• Перед установкой проверьте направление вперед/назад.

Гарантия качества

Box Optronics стремится предоставлять высококачественные оптические компоненты с надежной работой. Все наши оптические изоляторы высокой мощности перед отправкой проходят строгие испытания и контроль качества.

Гарантия

• Ограниченная гарантия сроком 12 месяцев с даты отгрузки.

• Гарантия распространяется на дефекты материалов и изготовления.

• Бесплатный ремонт или замена неисправных устройств по гарантии.

• Гарантия не распространяется на повреждения, возникшие в результате неправильного использования, неправильного обращения или несанкционированной модификации.
