Циркулятор высокой мощности 850 нм

Box Optronics поставляет циркуляционный насос высокой мощности с длиной волны 850 нм, высокопроизводительный пассивный оптический компонент, предназначенный для точного управления направлением света в оптоволоконных системах. Этот 3-портовый циркуляционный насос обеспечивает невзаимную передачу, последовательно перенаправляя оптические сигналы от порта к порту, сохраняя при этом отличные оптические характеристики.

Обладая типичными вносимыми потерями всего 1,0 дБ, высокой изоляцией (типично 25 дБ) и высокими обратными потерями (минимум 45 дБ), этот циркуляционный насос идеально подходит для мощных приложений с длиной волны 850 нм. Он поддерживает общую среднюю мощность до 500 мВт/1 Вт/5 Вт/10 Вт на портах, что делает его подходящим для требовательных систем волоконных лазеров и усилителей.

Размещенный в компактном корпусе размером 58×28×26 мм с оптоволоконными выводами мощностью 780 л.с., мощный циркуляционный насос с длиной волны 850 нм обеспечивает стабильность и надежную долгосрочную работу.

Ключевые особенности

• Высокая изоляция: типичная пиковая изоляция 25 дБ, минимум 22 дБ.

• Низкие вносимые потери: типично 1,0 дБ, максимум 1,5 дБ.

• Высокие обратные потери: минимум 45 дБ (вход/выход).

• Низкие потери, зависящие от поляризации (PDL): ≤0,15 дБ.

• Высокая мощность: до 500 мВт, 1 Вт, 5 Вт, 10 Вт.

• Высокая пиковая мощность: <10 кВт в режиме нс-импульса.

• Высокое подавление перекрестных помех: минимум 45 дБ.

• Компактная и прочная упаковка: 58×28×26 мм.

• Оптоволоконные пигтейлы мощностью 780 HP для приложений с высокой мощностью

• Превосходная надежность и долговременная стабильность

• 3-портовая невзаимная передача света

• Широкий диапазон рабочих температур: от +10°C до +50°C.

Типичные применения

• Волоконно-оптические сенсорные системы

• Волоконно-оптические приборы и испытательное оборудование

• Системы волоконного лазера 850 нм

• Системы биомедицинской визуализации и ОКТ.

• Научно-исследовательские лаборатории

• Лазерная защита с распределенной обратной связью (DFB).

Технические характеристики

Оптические характеристики (Т=25°C)

Механические и экологические характеристики

*Примечание: приведенные выше характеристики относятся к устройствам без разъемов. Для устройств с разъемами потребляемая мощность ограничена 1 Вт, вносимые потери выше на 0,3 дБ, обратные потери ниже на 5 дБ, а коэффициент затухания ниже на 2 дБ.

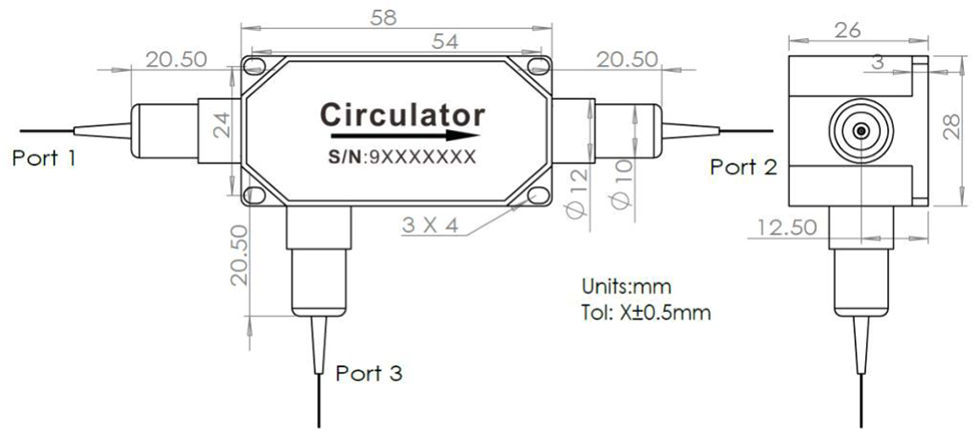

Размеры упаковки

Циркуляционный насос высокой мощности с длиной волны 850 нм упакован в компактный прочный корпус со следующими размерами (единицы измерения: мм):

• Размер упаковки: 58 ​​× 28 × 26 мм.

• 3-портовая конфигурация с оптоволоконными выводами

• 4 монтажных отверстия для надежной установки

• Допуск: ±0,5 мм.

Конфигурация порта

Этот 3-портовый оптический циркулятор обеспечивает однонаправленную маршрутизацию оптического сигнала в последовательности 1 → 2 → 3 → 1:

• Порт 1 → Порт 2: прямая передача с низкими вносимыми потерями.

• Порт 2 → Порт 3: маршрутизация обратно рассеянных/отраженных сигналов.

• Порт 3 → Порт 1: прямая передача, завершающая контур циркуляции, сохраняя при этом высокую изоляцию на обратных путях.

В устройстве используется невзаимная оптическая конструкция, обеспечивающая направленное распространение сигнала и эффективную изоляцию между несмежными портами, что делает его идеальным для обнаружения волокон, защиты от лазеров и оптических измерительных систем.

Принцип работы

Оптический циркулятор высокой мощности с длиной волны 850 нм представляет собой пассивное многопортовое невзаимное устройство, которое направляет оптические сигналы в последовательном направлении 1 → 2 → 3 → 1, что позволяет управлять направленным сигналом в волоконно-оптических системах.

Устройство основано на эффекте вращения Фарадея в сочетании с поляризационно-зависимыми компонентами оптической маршрутизации.

Принцип работы:

• Вращатель Фарадея: обеспечивает фиксированное невзаимное вращение поляризации (обычно 45°), независимое от направления распространения.

•Оптика маршрутизации поляризации: прямые оптические сигналы на основе состояния поляризации.

• Невзаимная передача: обеспечивает направленную маршрутизацию сигнала с высокой изоляцией между путями обратного распространения.

Ключевые функции:

• Разделяет оптические сигналы, распространяющиеся вперед и назад.

• Защищает лазерные источники от обратных отражений.

• Обеспечивает двунаправленную работу в оптоволоконных сенсорных и лазерных системах.

• Поддерживает маршрутизацию сигналов в архитектурах измерения и считывания.

Почему стоит выбрать Box Optronics?

• Строгий контроль качества со 100% тестированием перед отправкой.

• Конкурентоспособные цены со стабильной возможностью оптовых поставок.

• Гибкие возможности настройки длины волны, мощности, оптоволокна и разъемов.

•Техническая поддержка 7×24 часа и быстрый ответ

•Образцы тестирования доступны для оценки

• Доставка по всему миру с помощью экспресс-доставки DHL, UPS и FedEx.

Информация для заказа

Номенклатура моделей

HPCIR - XXX - X - X - X - X - XX - XX

Пример: HPCIR - 850 - 1 - 1 - 1 - 0 - 10 - FA

Циркулятор высокой мощности 850 нм, волокно мощностью 780 л.с., свободная трубка 900 мкм, длина волокна 1 м, корпус 58x28x26 мм, рабочая мощность 10 Вт, разъем FC/APC

Доступные параметры настройки

• Центральная длина волны: 830 нм, 850 нм, другие длины волн доступны по запросу.

• Номинальная мощность: 500 мВт, 1 Вт, 5 Вт, 10 Вт, более высокая мощность доступна для индивидуального дизайна.

•Тип волокна: 780-HP, другие специальные волокна.

•Длина волокна: 0,5 м, 0,8 м, 1 м, 1,5 м, 2 м (доступна нестандартная длина)

• Тип пигтейла: голое волокно 250 мкм, свободная трубка 900 мкм, свободная трубка 3,0 мм.

•Тип разъема: FC/UPC, FC/APC, SC/APC, LC/APC или специальные разъемы.

•Размер упаковки: стандартный 58x28x26 мм или нестандартные размеры упаковки.

• Конфигурации циркуляционного насоса с 4 портами доступны по запросу.

Для индивидуальных требований, пожалуйста, свяжитесь с нашим отделом продаж.

Технический паспорт и отчет об испытаниях

Каждый 850-нм циркуляционный насос высокой мощности поставляется с подробным отчетом об испытаниях, документирующим измеренные параметры производительности. PDF-файл с техническими данными содержит подробные характеристики и кривые производительности.

• Индивидуальный отчет об испытаниях прилагается к каждому устройству.

Техническая спецификация

Условия предложения и оплаты

Условия предложения

•EXW (Ex Works): рекомендуется, если у вас есть учетная запись DHL/UPS/FedEx. Мы отправляем товар, используя вашу учетную запись; Мы не взимаем плату за доставку.

•DAP (доставка на место): Если у вас нет учетной записи курьера, мы можем организовать доставку с предоплатой перевозки.

•Другие условия: пожалуйста, свяжитесь с нами для обсуждения.

Условия оплаты

•PayPal: быстрая и безопасная оплата образцов и небольших заказов.

• T/T (банковский перевод): стандартный способ оплаты для обычных производственных заказов.

•Alibaba Trade Assurance: надежная защита заказов для онлайн-транзакций с гарантией покупателя.

•Гибкие условия оплаты: обсуждаются для долгосрочных или стратегических партнеров.

Время выполнения

•Стандартное производство: ~10-15 рабочих дней.

•Индивидуальные конфигурации: 15-20 рабочих дней.

• Объемные заказы: свяжитесь с нами для получения графика производства.

•Международная доставка: ~3-5 рабочих дней (DHL/UPS/FedEx express).

• Ускоренное обслуживание: доступно по запросу.

Примечания по эксплуатации и обращение с ними

Защита от ЭСР

Хотя оптические циркуляторы являются пассивными устройствами, для поддержания производительности и надежности требуется правильное обращение.

• Работайте на чистой, очищенной от пыли поверхности.

• Не прикасайтесь напрямую к торцам волокна.

• Сохраняйте пылезащитные колпачки на разъемах, когда они не используются.

• Используйте соответствующую защиту от электростатического разряда во время транспортировки и установки.

Обращение с оптоволокном

• Избегайте чрезмерного изгиба волокна.

• Не тяните и не перекручивайте оптоволоконные пигтейлы.

• Очистите оптоволоконные разъемы перед подключением.

• Всегда используйте пылезащитные колпачки, когда разъем не используется.

• Перед использованием проверьте торец волокна на наличие повреждений.

Рекомендации по управлению питанием

• Убедитесь, что общая входная мощность не превышает номинальную максимальную.

• Используйте надлежащий контроль мощности, чтобы избежать перегрузки.

• Обеспечить надлежащее рассеивание тепла при высоких уровнях мощности.

• Установите на радиатор для обеспечения непрерывной работы при высокой мощности.

•Примечание. Устройства с разъемами имеют пониженную потребляемую мощность (максимум 1 Вт).

• Избегайте внезапных скачков напряжения, которые могут превысить пиковую мощность.

Установка и монтаж

• Надежно закрепите циркуляционный насос, используя 4 монтажных отверстия.

• Обеспечьте правильное выравнивание, чтобы минимизировать дополнительные потери.

•Оставьте достаточно места для радиуса изгиба волокна.

• Для обеспечения надежности работайте в указанном температурном диапазоне (от +10°C до +50°C).

• Избегайте механического воздействия на пигтейлы волокна.

• Обеспечьте правильную ориентацию порта для правильной маршрутизации сигнала.
