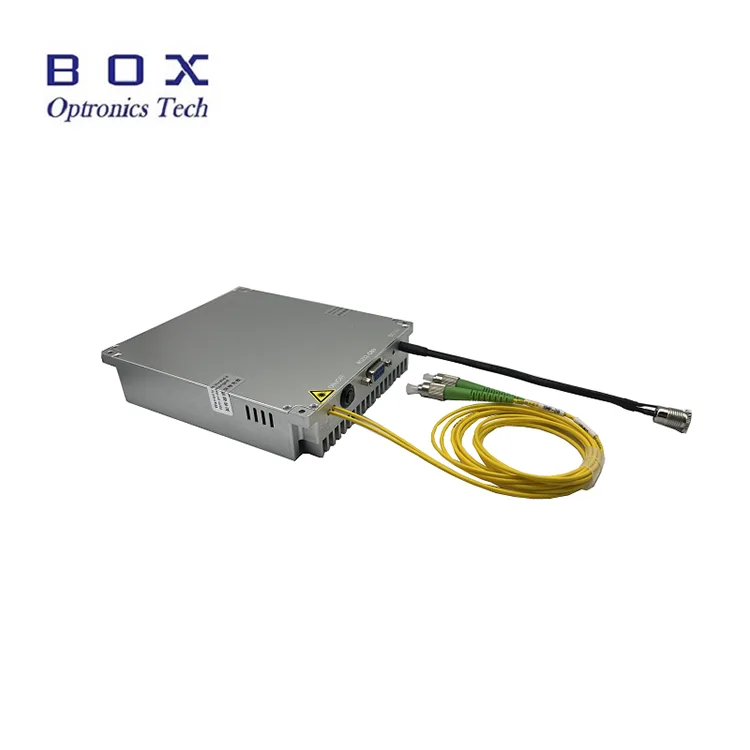

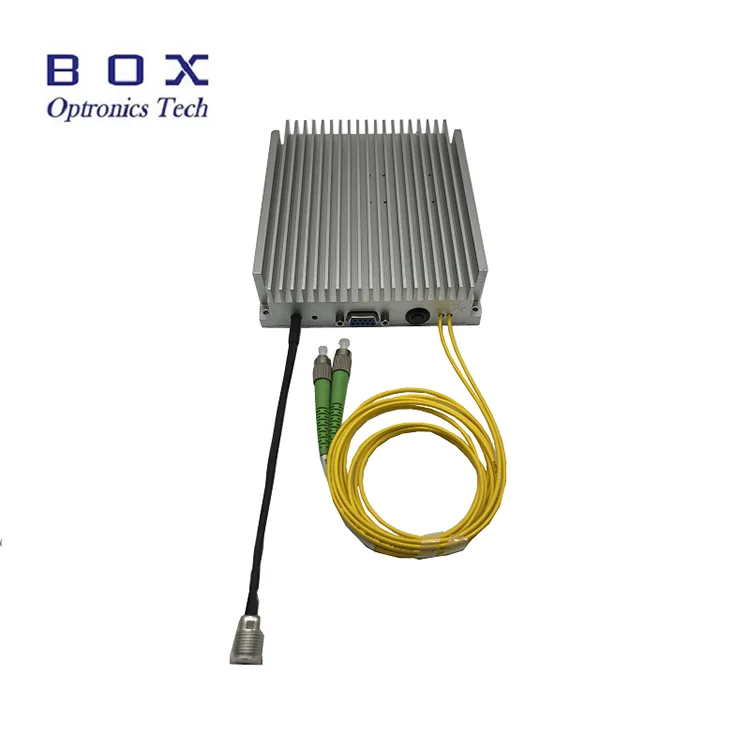

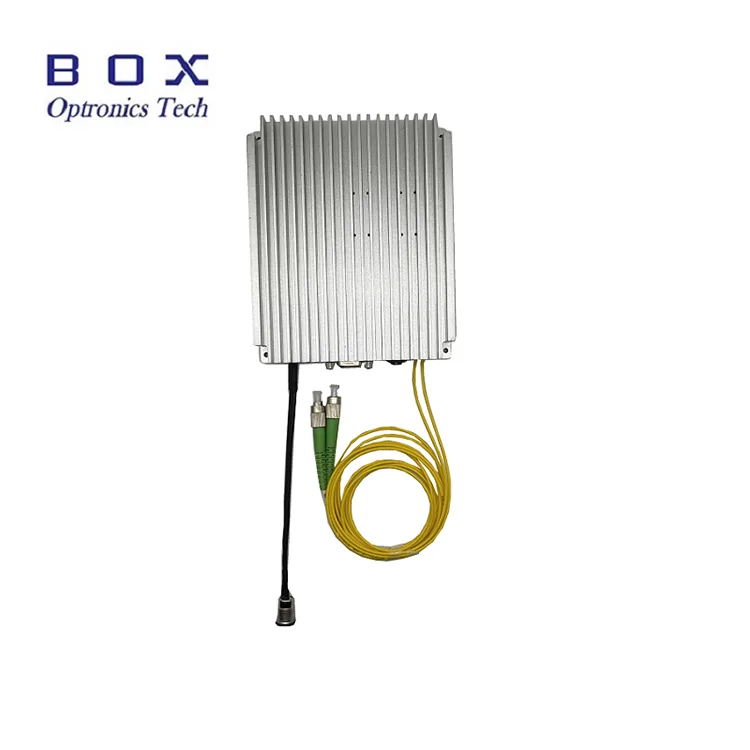

Волоконный усилитель, легированный иттербием (YDFA), использует полупроводниковый лазер накачки для возбуждения усиливающего волокна, легированного иттербием, обеспечивая эффективное оптическое усиление в диапазоне длин волн 1030–1080 нм. Усилитель предлагает дополнительную и плавно регулируемую выходную мощность насыщения на уровне 17/20/23/25/26/27/30/33/37/40 дБм, обеспечивая высокий коэффициент усиления, низкий уровень шума и стабильные выходные характеристики.
Доступный как в настольной, так и в компактной модульной конфигурации, YDFA поддерживает управление с передней панели, последовательную связь и работу с программным обеспечением ПК, что делает его пригодным для таких приложений, как усиление лазера с длиной волны 1064 нм в научных исследованиях, промышленные лазерные системы, приложения с волоконными лазерами и прецизионные оптические измерительные системы.
|
Параметры |
Единица |
Ценности |
Примечания |
|
Рабочая длина волны |
нм |
1030~1070, 1040~1080 |
|
|
Входная мощность |
дБм |
0~10 |
Настраиваемый |
|
Насыщенная выходная мощность |
дБм |
17/20/23/25/26/27/30/33/37/40 |
Вход @0 дБм |
|
Коэффициент шума |
дБ |
≤5,0 |
|
|
Усиление, зависящее от поляризации |
дБ |
<0,3 |
SM-волокно |
|
Коэффициент затухания поляризации |
дБ |
>20 |
волокно ПМ |
|
Изоляция входа/выхода |
дБ |
>35 |
|
|
Тип волокна |
- |
Привет1060 или PM980 |
|
|
Разъем |
- |
ФК/АПК |
|
|
Режим работы |
- |
АКК/АПК(1) |
|
|
Размеры |
мм |
260(Ш)×280(Д)×120(В) |
Настольный (17-26 дБм) |
|
260(Ш)×320(Г)×120(В) |
Настольный (27-33дБм) |
||
|
376(Ш)×340(Д)×112(В) |
Настольный (37-40 дБм) |
||
|
125(Ш)×150(Д)×20(В) |
Модуль (17~20дБм) |
||
|
139(Ш)×206(Д)×27(В) |
Модуль (23~26дБм) |
||
|
139(Ш)×235(Д)×70(В) |
Модуль (27~40дБм) |
||
|
Источник питания |
V |
110~240 В переменного тока, <30 Вт |
Настольный |
|
Источник питания |
V |
5 В постоянного тока, <15 Вт |
Модуль |
|
Режим управления |
- |
RS232 Последовательная связь |
Модуль |
|
Коммуникационный интерфейс |
- |
DB9 Женский |
Модуль |
|
Рабочая температура |
℃ |
-5~+35 |
|
|
Диапазон рабочей влажности |
% |
0~70 |
|
● Широкий диапазон длин волн;
● Высокая выходная мощность до 40 дБм;
● Низкий коэффициент шума;
● Hi1060 или PM980 опционально.
● Нелинейная оптика; л
● СВЧ-фотоника;
● Когерентные системы LiDAR.

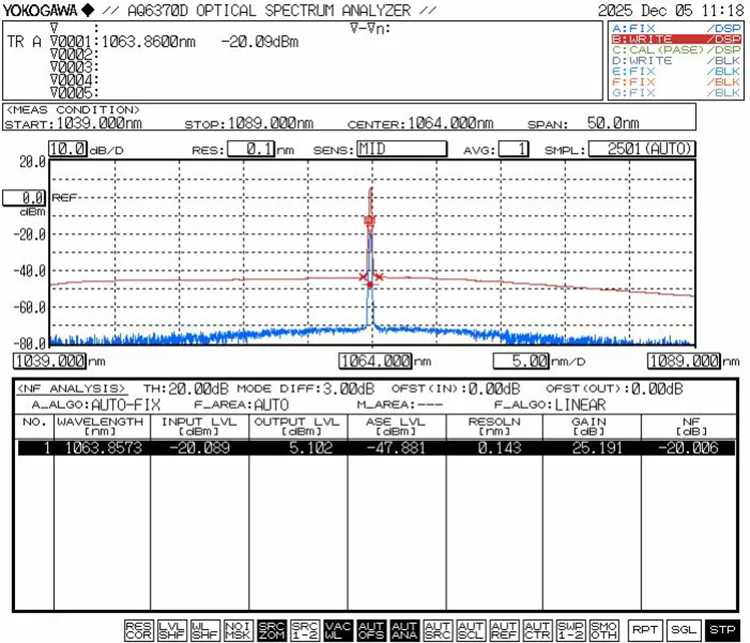

● Оптический спектр усиленного сигнала 1064 нм, входная мощность 0 дБм, 3 А.
● Нестабильность мощности при выходной мощности 27 дБм, входная мощность 0 дБм, 1064 нм, режим APC.

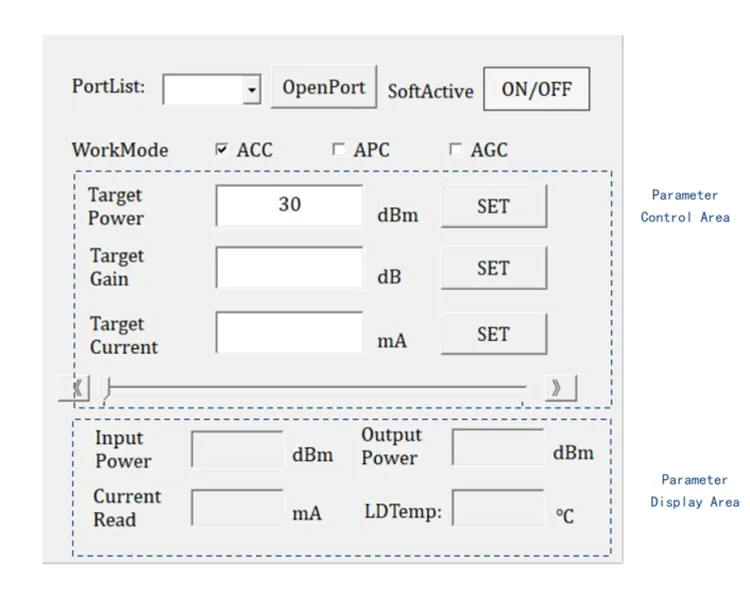

● Интерфейс программного обеспечения управления ПК.

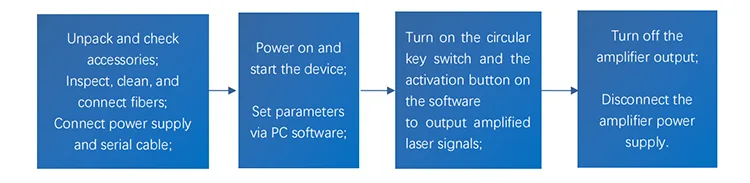

Шаг 1. Распаковка и сборка: Перед сборкой проверьте комплектность всех аксессуаров, включая кабель питания или адаптер питания, оптоволоконные перемычки, руководство по эксплуатации, отчет об испытаниях и т. д.
Подключите источник питания: настольные усилители можно напрямую подключить к сети переменного тока; Модульные усилители следует подключать к импульсному источнику питания постоянного тока или регулируемому источнику питания, соответствующему их требованиям к источнику питания.
Используйте специальное оборудование и инструменты (инспектор торцевой поверхности оптоволокна, комплект для очистки разъема оптоволокна) для проверки и очистки торцевой поверхности разъема оптоволокна. Только когда он полностью очистится, используйте оптоволоконные перемычки для подключения источника сигнального света к входному порту усилителя.
Шаг 2. Включите питание усилителя, выберите рабочий режим в программном обеспечении ПК и установите такие параметры, как выходная мощность или ток накачки.
Примечание. Каждый раз, когда модуль усилителя включается, рабочий режим (APC/ACC) и рабочий ток или выходная мощность усилителя являются настройками параметров последнего использования. Если необходима настройка, ее можно изменить с помощью программного обеспечения для ПК. По умолчанию на заводе усилитель обычно настроен на минимальный рабочий ток и минимальную выходную мощность.
Шаг3. Нажмите переключатель ключа активации (ACT) на модуле и щелкните переключатель программной активации (SOFTACTIVE) в программном обеспечении ПК. В это время лазерный сигнал начинает усиливаться и выдаваться. В ходе эксперимента рабочий режим и выходная мощность могут быть своевременно отрегулированы по мере необходимости.
Примечание. Когда усилитель находится в состоянии свечения (переключатель активации включен), строго запрещается подключать, отключать или подключать оптоволоконные перемычки; в противном случае торец оптоволоконной перемычки и сам усилитель могут быть повреждены, что приведет к неисправностям.
Установка4. После использования выключите ключ активации (ACT), чтобы отключить выход усилителя, выключите источник питания и отсоедините оптоволоконное соединение.
|
ЯДФА |
Выходная мощность |
Тип волокна |
Измерение |
|
ЯДФА |
-ХХ |
-ХХ |
-Х |
|
Волоконный усилитель, легированный иттербием |
17: 17 дБм 20: 20 дБм 23: 23 дБм ... 40: 40 дБм |
СМ: Привет1060 ПМ:PM980 |
М: Модуль Б: Настольный |
например: YDFA-27-PM-M
(Информация для заказа: оптоволоконный усилитель с иттербием, выходная мощность 27 дБм, с волокном PM980, комплект модулей).
● Условия предложения
(1) EXW:
Если у вас есть учетная запись DHL/UPS/FedEx, Box Optronics предлагает использовать EXW. Мы отправляем через ваш аккаунт; мы не взимаем стоимость доставки.
(2) ДАП:
Если у вас нет учетной записи, пожалуйста, оплатите стоимость доставки товаров заранее.
(3) Другое
● Условия оплаты
PayPal и T/T доступны.
Изготовление: 10-15 рабочих дней. (Если они есть на складе, они будут отправлены быстрее.)
Международная логистика: 3-5 рабочих дней.
● Усилитель должен работать в номинальном диапазоне длины волны и мощности оптического сигнала. Не вводите оптические сигналы за пределами указанного диапазона. Конкретные параметры см. в отчете об испытаниях продукта.
● Перед началом убедитесь, что выключатель питания и ключ зажигания выключены, затем подключите источник питания. При выключении сначала выключите ключ зажигания и отключите источник питания после того, как индикатор выхода погаснет. Не отключайте питание напрямую, когда усилитель работает.
● Частое подключение/отключение входных и выходных оптоволоконных разъемов не рекомендуется, так как это может привести к загрязнению пылью, увеличению вносимых потерь или возгоранию торцевой поверхности оптоволоконного разъема.
● Разъем FC/APC на главном выходном порту предназначен только для проверки мощности; категорически запрещено подключать его к другим оптоволоконным разъемам. Если выходное волокно необходимо соединить с другими волокнами, рекомендуется выполнить сварку с помощью сварочного аппарата.
● Берегите устройство от влаги, пыли и коррозии; храните его в сухом месте.
● Гарантийный срок:
Бесплатный ремонт или замена дефектов, не связанных с деятельностью человека, в течение 1 года с момента покупки. Платное техническое обслуживание доступно через 1 год.
● Исключения из бесплатной гарантии:
В течение бесплатного гарантийного периода будут предоставляться бесплатные услуги по ремонту или замене в случае неисправностей, вызванных проблемами качества продукции. Однако Box Optronics оставляет за собой право отказать в бесплатном ремонте в следующих случаях в течение гарантийного срока:
(1) Повреждения, вызванные природными факторами (например, молнией, пылью) или воздействием окружающей среды.
(2) Неисправности, возникшие из-за неправильной эксплуатации пользователем.
(3) Очевидный физический ущерб, вызванный человеческой ошибкой.
(4) Несанкционированная разборка, модификация или ремонт.
(5) Измененные или неполные гарантийные этикетки на корпусе.
(6) Повреждение или утрата во время транспортировки.
